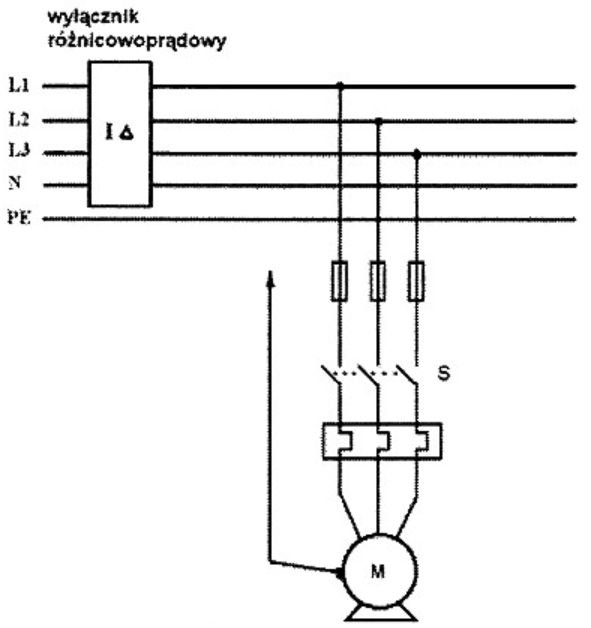

Z którym przewodem układu sieci TN-S, należy połączyć obudowę silnika jak na przedstawionym schemacie?

Obudowę silnika w układzie sieci TN-S należy łączyć z przewodem ochronnym PE. To kluczowy element zapewniający bezpieczeństwo użytkowników oraz prawidłowe działanie instalacji. Przewód PE służy do ochrony ludzi przed porażeniem elektrycznym w przypadku awarii izolacji. W razie uszkodzenia izolacji przewód PE zapewnia drogę o niskiej impedancji dla prądów zwarciowych, co pozwala na szybkie zadziałanie zabezpieczeń i odłączenie zasilania. Moim zdaniem, to naprawdę sprytne rozwiązanie, które ratuje życie. W układach TN-S przewód PE jest odseparowany od przewodu neutralnego N, co zwiększa niezawodność ochrony przeciwporażeniowej. Normy, takie jak PN-IEC 60364, jasno określają zasady budowy i eksploatacji instalacji elektrycznych, podkreślając konieczność stosowania przewodów ochronnych. Instalacje z wykorzystaniem przewodu PE są powszechnie stosowane w nowoczesnym budownictwie i przemyśle, co potwierdza ich skuteczność i niezawodność. Z mojego doświadczenia wynika, że często niedoceniane są proste zasady dotyczące bezpieczeństwa, które jednak mają ogromne znaczenie w praktyce.
