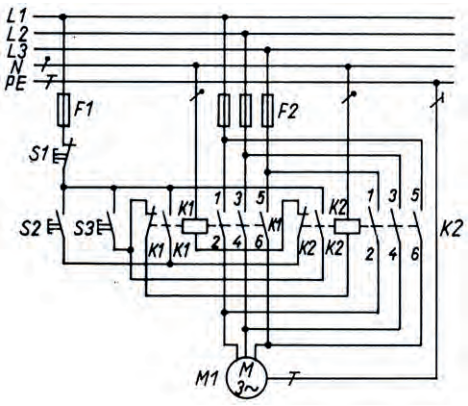

Przedstawiony na rysunku schemat układu zasilania i sterowania silnika trójfazowego służy do

Schemat, który mamy przed sobą, przedstawia układ służący do zmiany kierunku obrotów silnika trójfazowego. To jest podstawowy układ stosowany w przemysłowych aplikacjach, zwłaszcza gdy mamy do czynienia z maszynami, które muszą zmieniać swoje działanie w zależności od potrzeb produkcyjnych. W takich przypadkach kluczowe jest zastosowanie odpowiednich styczników, które w prosty sposób umożliwiają zamianę dwóch dowolnych faz. Dzięki temu możemy uzyskać zmianę kierunku obrotów wirnika. W praktyce, stosując ten schemat, operatorzy mogą szybko i bezpiecznie dostosować prędkość i kierunek maszyn, co jest nieocenione w wielu procesach produkcyjnych. Dodatkowo, zgodnie ze standardami IEC, takie rozwiązania zapewniają nie tylko efektywność, ale i bezpieczeństwo obsługi. Dobrym przykładem zastosowania tego rodzaju układu są tokarki, które wymagają zmiany kierunku obrotów w celu precyzyjnego wykonywania nacięć. Rozumiejąc zasady działania tego układu, mamy solidne podstawy do projektowania bardziej zaawansowanych systemów automatyki przemysłowej.
