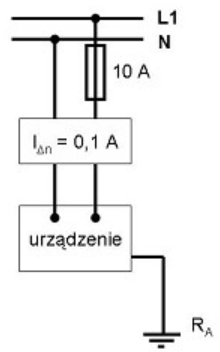

Jeśli w układzie prądowym przedstawionym na rysunku, napięcie dotykowe dopuszczalne długotrwale nie może przekroczyć 50 V, to maksymalna wartość rezystancji uziemienia RA wynosi

Świetnie! Odpowiedź 500 Ω to prawidłowa wartość maksymalnej rezystancji uziemienia RA. Skoro napięcie dotykowe nie powinno przekraczać 50 V, a wartość prądu różnicowego urządzenia wynosi 0,1 A (czyli 100 mA), możemy skorzystać z prawa Ohma, które mówi, że U = I * R. Stąd U (50 V) = I (0,1 A) * RA, co daje RA = 500 Ω. W praktyce, w instalacjach elektrycznych, takie obliczenia pomagają zapewnić bezpieczeństwo użytkowników, minimalizując ryzyko porażenia prądem. Stosowanie odpowiednich wartości rezystancji uziemienia jest kluczowe w projektowaniu i eksploatacji instalacji elektrycznych. Zwróć uwagę, że te wartości muszą być zgodne z obowiązującymi normami, takimi jak PN-EN 61140, które szczegółowo opisują zasady ochrony przed porażeniem prądem elektrycznym. Dzięki temu zachowujemy wysokie standardy bezpieczeństwa, co jest priorytetem w każdej instalacji elektrycznej.
