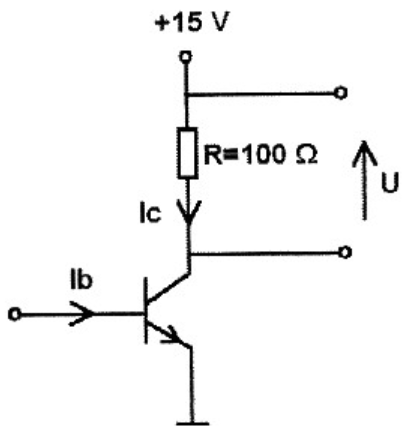

W obwodzie, pokazanym na schemacie, wartość prądu bazy tranzystora Ib = 1 mA, a wzmocnienie prądowe tranzystora beta = 100. Ile wynosi napięcie U na rezystorze?

Aby określić napięcie U na rezystorze, kluczowe jest zrozumienie działania tranzystora w tym obwodzie. W przypadku tranzystora, prąd kolektora Ic można wyznaczyć, korzystając ze wzoru Ic = beta * Ib. W naszym przypadku beta równa się 100, a prąd bazy Ib wynosi 1 mA. To oznacza, że Ic = 100 * 1 mA = 100 mA. Teraz możemy wyznaczyć napięcie U na rezystorze korzystając z prawa Ohma: U = Ic * R. Podstawiając dane, U = 100 mA * 100 Ω = 10 V. W praktyce, takie podejście jest powszechnie stosowane w projektowaniu układów elektronicznych, gdzie zależności prądowe w tranzystorach są kluczowe. Tranzystory są podstawowymi elementami w układach wzmacniaczy, a zrozumienie ich działania pozwala na efektywne projektowanie obwodów. Ważnym aspektem jest też sprawdzenie, czy tranzystor pracuje w odpowiednim zakresie, co wpływa na stabilność całego układu. Warto pamiętać, że tranzystory mają różne parametry, które wpływają na ich działanie, takie jak wzmocnienie prądowe, maksymalne napięcia i prądy, co wymaga ciągłego monitorowania podczas projektowania.
