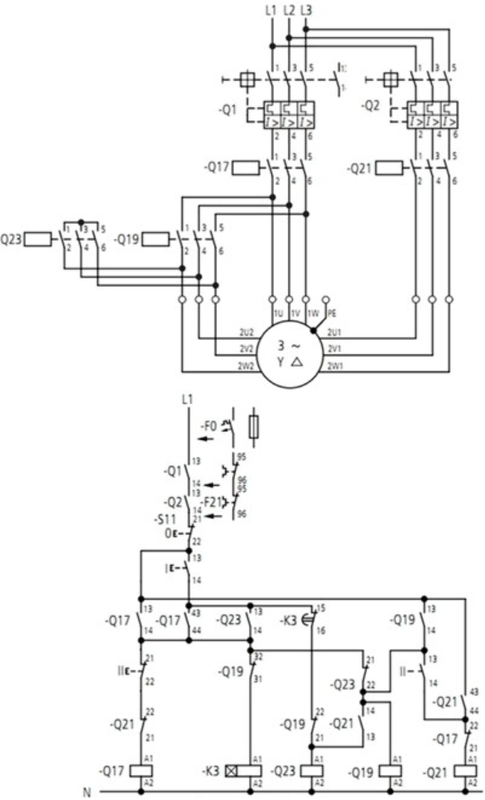

Do realizacji układu przedstawionego na schemacie należy zastosować stycznik Q21 z następującą liczbą i rodzajem styków:

Wybrałeś odpowiedź 3NO + 2NO + 1NC, co jest poprawne. Styczniki są kluczowymi elementami w układach sterowania, a ich dobór wymaga uwzględnienia liczby i rodzaju styków. W tym przypadku, schemat wymaga stycznika z trzema stykami normalnie otwartymi (NO), dwoma dodatkowymi stykami NO oraz jednym stykiem normalnie zamkniętym (NC). Styki NO pozwalają na przepływ prądu, gdy stycznik jest załączony, co jest kluczowe w układach sterujących silnikiem. Styk NC jest używany do zabezpieczenia lub do realizacji funkcji blokady. W praktyce, takie kombinacje styków są często stosowane w bardziej złożonych układach automatyki przemysłowej, gdzie konieczne jest zarówno załączenie, jak i wyłączanie określonych obwodów w konkretnej sekwencji. Wybór odpowiednich styczników zgodnie z normami PN-EN 60947 jest również kluczowy dla bezpieczeństwa i niezawodności układu. Moim zdaniem, zrozumienie, jak działają te styki i jak są używane w praktyce, to podstawa dla każdego elektryka.
