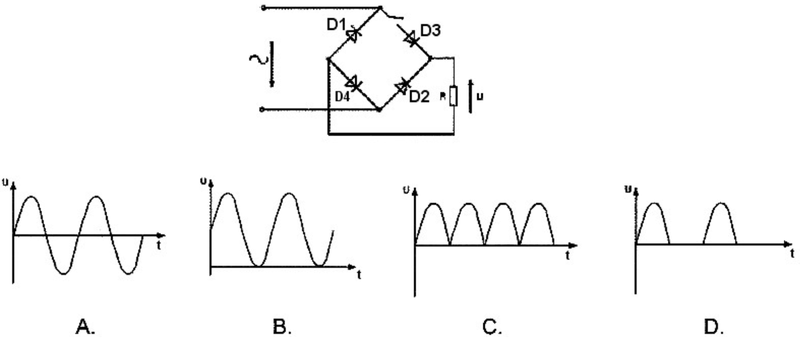

Na rysunku przedstawiono schemat prostownika, w którym nastąpiła przerwa w obwodzie diody D3. Który z wykresów przedstawia przebieg napięcia U na rezystancji obciążenia R?

Świetnie! Schemat przedstawia mostek Graetza, który jest klasycznym układem prostownika. W przypadku przerwy w obwodzie diody D3, układ działa niepełno. Diód D3 i D4 pracują na przemian, więc brak D3 powoduje, że w jednym półokresie napięcie nie jest przewodzone. Dlatego na wyjściu uzyskujemy tylko dodatnie półokresy, co prowadzi do wykresu przypominającego odpowiedź D. Jest to typowy wykres napięcia dla prostownika niesymetrycznego z przerwą w obwodzie jednej z diod. Praktyczne zastosowanie tego typu układów można znaleźć w prostownikach zasilaczy, gdzie ważne jest uzyskanie pewnej wartości średniej napięcia stałego. Chociaż mostki Graetza są powszechnie stosowane, należy pamiętać o regularnym sprawdzaniu stanu diod, aby uniknąć takich przerw. Dbałość o jakość elementów i zgodność z normami, np. IEC 1000-3-2, zapewnia prawidłowe działanie i minimalizuje straty energetyczne. Dodatkowo, odpowiednie chłodzenie diod i korzystanie z modeli o odpowiednich parametrach prądowo-napięciowych to dobre praktyki w projektowaniu układów zasilania.
