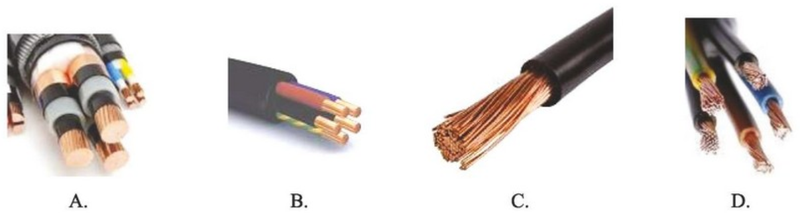

Na którym rysunku przedstawiono kabel elektroenergetyczny o izolacji i powłoce polwinitowej z żyłami miedzianymi jednodrutowymi na napięcie 0,6/1 kV?

Wybrałeś poprawnie! Kabel elektroenergetyczny oznaczony jako B jest rzeczywiście kablem o izolacji i powłoce polwinitowej z żyłami miedzianymi jednodrutowymi na napięcie 0,6/1 kV. Tego typu kable są powszechnie stosowane w instalacjach elektrycznych wewnętrznych budynków, a także w niektórych zastosowaniach przemysłowych. Polwinit to tworzywo sztuczne, które charakteryzuje się dobrą odpornością na działanie czynników atmosferycznych oraz chemikaliów, co czyni go idealnym materiałem na izolację kabli w różnych środowiskach. Warto wspomnieć, że miedziane żyły jednodrutowe zapewniają doskonałe właściwości przewodzące, co jest kluczowe dla efektywnego przesyłu energii elektrycznej. Standardy takie jak PN-EN 50525-2-31 precyzują wymagania dla kabli tego typu, co gwarantuje bezpieczeństwo i niezawodność instalacji. W praktyce, warto pamiętać o odpowiednim doborze przekroju kabla do planowanego obciążenia, co zapobiega przegrzewaniu się instalacji i ewentualnym awariom.
