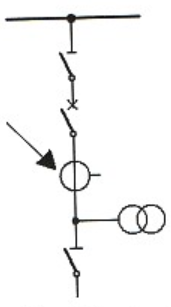

Na schemacie pola rozdzielnicy WN strzałką wskazano

Przekładnik prądowy to kluczowy element w systemach elektroenergetycznych. Pozwala na dokładne pomiary prądów płynących przez sieć wysokiego napięcia. Dzięki temu można monitorować stan sieci oraz reagować na ewentualne przeciążenia. Przekładniki przetwarzają wysokie prądy na niższe, bezpieczniejsze wartości, co umożliwia ich analizę przez urządzenia pomiarowe. Ważne jest, że instalacja przekładników zgodnie z normami, np. PN-EN 61869-2, gwarantuje bezpieczeństwo i dokładność pomiarów. Moim zdaniem, ich zastosowanie w nowoczesnych rozdzielnicach to absolutny standard. W praktyce, przekładniki prądowe często są wykorzystywane w układach automatyki zabezpieczeniowej, co pozwala na szybkie wyłączanie części sieci w przypadku awarii. Właśnie dzięki nim możemy uniknąć poważnych awarii i zapewnić ciągłość dostaw energii. Podsumowując, przekładniki prądowe to nie tylko element pomiarowy, ale również kluczowy komponent systemów ochrony sieci, a ich prawidłowe zastosowanie jest nieodzowne w każdej nowoczesnej instalacji elektroenergetycznej.
