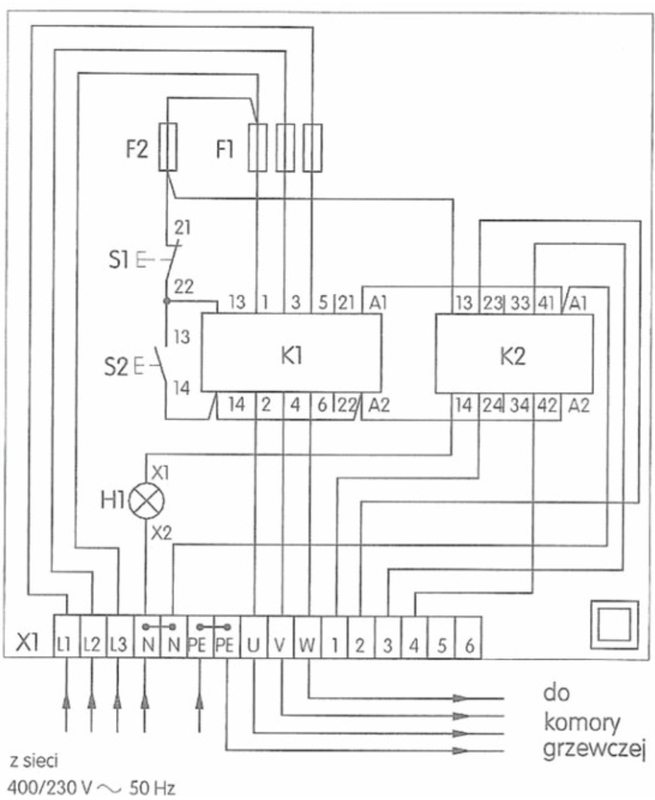

W układzie połączonym zgodnie ze schematem montażowym przedstawionym na rysunku, bezpiecznik trójfazowy F1 włączony jest między listwą zaciskową X1 a stycznikiem K1 w taki sposób, że jest zachowana ciągłość między

Twoja odpowiedź jest prawidłowa, ponieważ rozumiesz, jak działa układ połączeń w systemie trójfazowym. Bezpiecznik F1 jest kluczowym elementem ochrony, który znajduje się między listwą zaciskową X1 a stycznikiem K1. Jego zadaniem jest ochrona obwodu przed przeciążeniem i zwarciem. W tym przypadku, prawidłowa ciągłość pomiędzy X1:L1 a K1:5, X1:L2 a K1:3, X1:L3 a K1:1 zapewnia, że każda z faz jest właściwie połączona ze stycznikiem. To zgodne ze standardami dotyczącymi podłączania urządzeń elektrycznych, które wymagają prawidłowej sekwencji faz, aby unikać problemów z pracą maszyn. W praktyce, dobrze zaprojektowane połączenia nie tylko zwiększają bezpieczeństwo, ale także wydajność systemu. Praktyczne doświadczenie pokazuje, że zrozumienie tego, jak przepływ prądu jest kontrolowany i zabezpieczany w układach trójfazowych, jest kluczowe dla każdego technika zajmującego się instalacjami elektrycznymi. Odpowiednia konfiguracja zabezpieczeń jest jednym z fundamentów nowoczesnych instalacji, co skutkuje nie tylko bezpieczeństwem, ale również efektywnością energetyczną.
