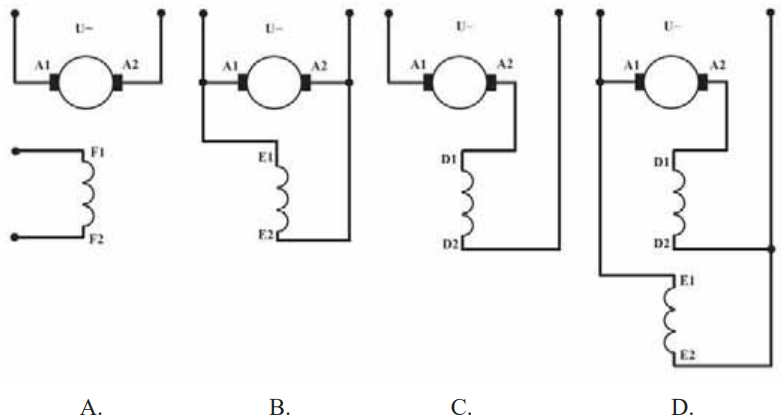

Schemat połączeń uzwojeń silnika obcowzbudnego prądu stałego przedstawiony jest na rysunku

Odpowiedź A przedstawia schemat połączeń uzwojeń silnika obcowzbudnego prądu stałego. W tego typu silnikach uzwojenie wzbudzenia jest zasilane z osobnego źródła prądu stałego, co pozwala na precyzyjne sterowanie polem magnetycznym i zwiększenie dynamiki pracy silnika. W praktyce silniki obcowzbudne są wykorzystywane tam, gdzie wymagana jest duża stabilność prędkości, na przykład w napędach maszyn CNC czy w nowoczesnych układach napędowych pojazdów elektrycznych. Z mojego doświadczenia wynika, że takie rozwiązania są cenione za swoją niezawodność i precyzję w kontroli momentu obrotowego. Standardowo, zgodnie z dobrymi praktykami, uzwojenie wzbudzenia jest wykonane z miedzi, co zapewnia niską rezystancję i minimalizuje straty energii. W przemysłowych zastosowaniach, takie silniki są często stosowane w systemach, które wymagają szybkiej reakcji na zmiany obciążenia, co sprawia, że są one niezwykle wszechstronne.
