ELE.01 · pytanie #771

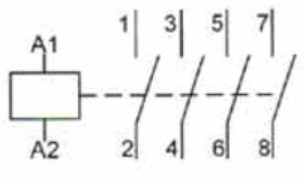

Na schemacie przedstawiono symbol graficzny

- Awyłącznika różnicowoprądowego.
- Bprzekaźnika czasowego.
- Cprzekaźnika termicznego.
- Dstycznika elektromagnetycznego.
Poprawna odpowiedź: D. stycznika elektromagnetycznego.
Kliknij odpowiedź, którą uważasz za poprawną.
Wyjaśnienie
Tak, to jest symbol stycznika elektromagnetycznego! Styczniki to kluczowe elementy w układach automatyki przemysłowej. Ich głównym zadaniem jest załączanie i wyłączanie obwodów elektrycznych, ale robią to na odległość, dzięki czemu można nimi sterować z oddalonego miejsca. Styczniki są szeroko stosowane w aplikacjach, gdzie często występujący duży prąd wymaga kontrolowanego załączania – np. w układach sterowania silnikami czy oświetleniem. Co ważne, styczniki mogą być wyposażone w różne dodatkowe akcesoria jak np. styki pomocnicze, które umożliwiają realizację bardziej złożonych funkcji sterowania. Standardy takie jak IEC 60947-4-1 definiują wymagania dotyczące tego rodzaju aparatury, co gwarantuje ich bezpieczne i efektywne działanie. Moim zdaniem, zrozumienie działania styczników to podstawa dla każdego, kto chce się zajmować automatyką przemysłową, bo bez nich trudno by sobie wyobrazić nowoczesne systemy sterowania.
