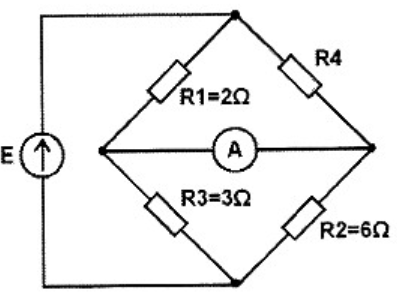

Jaka powinna być wartość rezystora R4, aby wskazanie amperomierza, w obwodzie przedstawionym na schemacie, wynosiło zero?

Żeby wskazanie amperomierza wynosiło zero, musimy doprowadzić do zrównoważenia mostka Wheatstone'a. Mostek jest w równowadze, gdy iloczyn rezystancji po przekątnej jest równy, czyli R1/R2 = R3/R4. Mając dane wartości R1 = 2 Ohm, R2 = 6 Ohm oraz R3 = 3 Ohm, możemy obliczyć wartość R4. Podstawiając do równania: 2/6 = 3/R4, co upraszcza się do R4 = 3 * 6 / 2 = 9/3 = 4 Ohm. Jest to klasyczna metoda stosowana w obwodach elektrycznych, by uzyskać równomierne rozłożenie napięcia bez przepływu prądu przez amperomierz. Mostek Wheatstone'a jest często wykorzystywany w precyzyjnych pomiarach rezystancji oraz w kalibracji urządzeń pomiarowych. W praktyce, znajomość tej zasady pozwala na projektowanie bardziej efektywnych układów elektronicznych, gdzie dokładność pomiarów jest kluczowa. Dobrze zaprojektowany mostek pozwoli uniknąć błędów pomiarowych i jest stosowany w wielu dziedzinach, od inżynierii elektrycznej po automatykę przemysłową.
