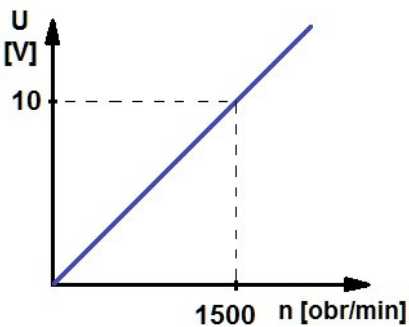

Prądnicę tachometryczną prądu stałego zastosowano jako czujnik prędkości silnika elektrycznego. Charakterystykę przetwarzania tej prądnicy przedstawiono na rysunku. Jakim wartościom prędkości obrotowej silnika (w obrotach na minutę) odpowiadają kolejne pomiary napięcia prądnicy tachometrycznej: 7 V, 9 V, 11 V?

Super, że wybrałeś tę odpowiedź! Dość często w systemach automatyki wykorzystujemy prądnice tachometryczne jako czujniki prędkości. Działają na zasadzie proporcjonalności napięcia do prędkości obrotowej. Jeśli spojrzymy na wykres, widzimy liniową zależność między napięciem (U) a prędkością obrotową (n). Dla 10 V mamy 1500 obr/min, co oznacza, że 1 V odpowiada 150 obr/min. Tym sposobem obliczamy: 7 V to 7*150=1050 obr/min, 9 V to 9*150=1350 obr/min, a 11 V to 11*150=1650 obr/min. Stąd poprawna odpowiedź to 1050, 1350, 1650. Takie podejście jest zgodne z najlepszymi praktykami w dziedzinie automatyki. Tachometry są kluczowe w aplikacjach wymagających precyzyjnej kontroli prędkości, na przykład w napędach serwo czy robotyce. Dzięki nim możemy dokładnie monitorować i regulować prędkość, co jest niezbędne w nowoczesnych systemach przemysłowych. To przykład, jak ważne jest zrozumienie zasady działania urządzeń, które stosujemy w praktyce.
