ELE.01 · pytanie #813

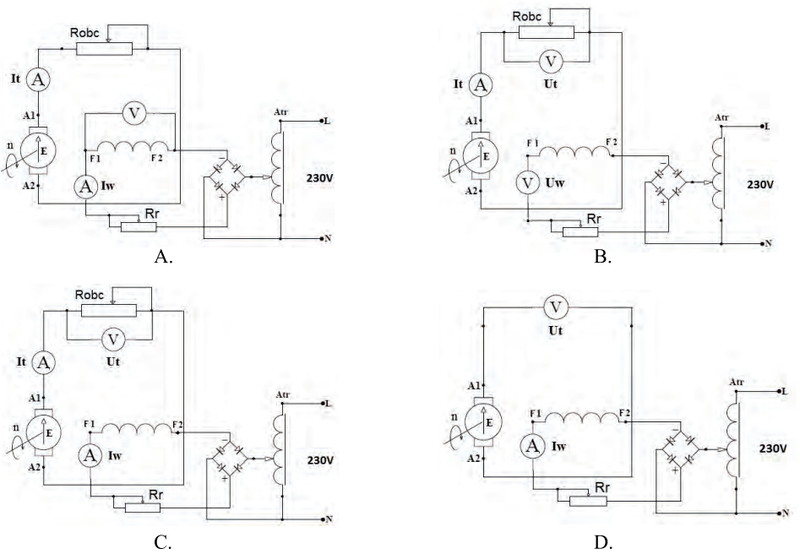

Na którym rysunku zamieszczono prawidłowy schemat układu połączeń do pomiarów charakterystyki zewnętrznej prądnicy prądu stałego?

- AB.
- BC.
- CA.
- DD.
Poprawna odpowiedź: B. C.
Kliknij odpowiedź, którą uważasz za poprawną.
Wyjaśnienie
Odpowiedź C przedstawia prawidłowy schemat układu połączeń do pomiaru charakterystyki zewnętrznej prądnicy prądu stałego. W tym schemacie uwzględniono wszystkie niezbędne elementy, takie jak amperomierz i woltomierz, które są odpowiednio włączone w obwód. Amperomierz mierzy prąd obciążenia, a woltomierz mierzy napięcie wyjściowe prądnicy. To kluczowe, ponieważ charakterystyka zewnętrzna prądnicy ilustruje zależność między tymi dwiema wartościami. Ważnym aspektem jest także obecność rezystora regulacyjnego (Robc) pozwalającego na zmianę obciążenia, co umożliwia dokładne zbadanie charakterystyki prądnicy przy różnych warunkach pracy. W praktyce taki pomiar jest istotny w procesie projektowania i testowania prądnic, bo pozwala na dokładną kalibrację i ocenę wydajności. Dobre praktyki w tej dziedzinie sugerują również stosowanie odpowiednich zabezpieczeń, takich jak bezpieczniki (F1, F2), które chronią układ przed przeciążeniami.
