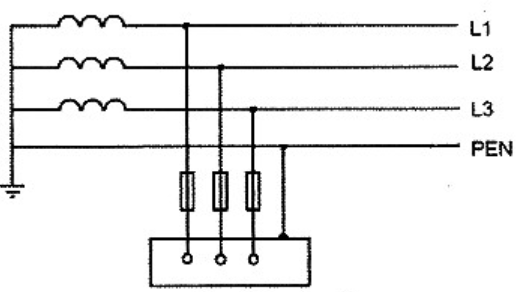

Jaki typ układu sieciowego przedstawiono na schemacie?

Wybrałeś poprawną odpowiedź, ponieważ układ TN-C to klasyczny przykład sieci, w której przewód neutralny (N) i ochronny (PE) są połączone w jeden przewód PEN. Jest to widoczne na schemacie, gdzie mamy do czynienia z trzema przewodami fazowymi (L1, L2, L3) i jednym przewodem PEN. Taki układ jest stosowany głównie ze względu na niższe koszty instalacji, gdyż eliminuje konieczność prowadzenia dwóch odrębnych przewodów neutralnego i ochronnego. Praktyka jednak pokazuje, że jego zastosowanie może prowadzić do pewnych problemów z bezpieczeństwem, zwłaszcza w przypadku awarii przewodu PEN, co może prowadzić do pojawienia się napięcia na obudowach urządzeń. Dlatego w nowych instalacjach coraz częściej stosuje się układy TN-S, gdzie PE i N są rozdzielone. Normy, takie jak PN-IEC 60364, sugerują rozważenie alternatyw, jakie oferują układy TN-S, szczególnie w kontekście większego bezpieczeństwa użytkowników. Istotne jest rozważenie, jakie wymagania stawia sieć i jakie są ograniczenia budżetowe i techniczne przy projektowaniu instalacji.
