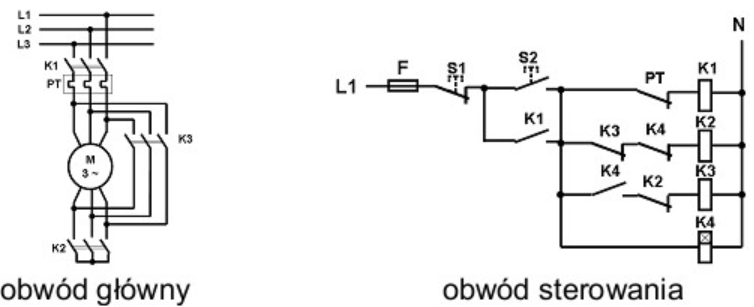

Podczas próby rozruchu silnika indukcyjnego w układzie przedstawionym na rysunku, nie nastąpiło przełączenie uzwojeń silnika w trójkąt. Pomiary wykazały brak napięcia na cewce stycznika K3. Który z wymienionych elementów został uszkodzony?

Świetnie, że wybrałeś K4! W systemach sterowania silnikami indukcyjnymi, przełączanie z gwiazdy na trójkąt jest kluczowe do pełnego wykorzystania mocy silnika. Brak napięcia na cewce stycznika K3 często wskazuje na uszkodzenie elementu odpowiedzialnego za przełączanie, którym jest właśnie K4. Styk K4 musi działać prawidłowo, aby dostarczyć napięcie do cewki K3, umożliwiając zamknięcie obwodu i przejście do konfiguracji trójkąta. W przemysłowych zastosowaniach, takie przełączanie jest standardem, ponieważ umożliwia start silnika przy niższym prądzie rozruchowym, co chroni instalację przed przeciążeniem. Przy naprawie tego typu układów zaleca się regularną kontrolę i konserwację styczników, ponieważ ich uszkodzenie jest jednym z najczęstszych problemów. Pamiętaj, że właściwe zdiagnozowanie i zrozumienie schematów elektrycznych to podstawa każdego skutecznego technika!
