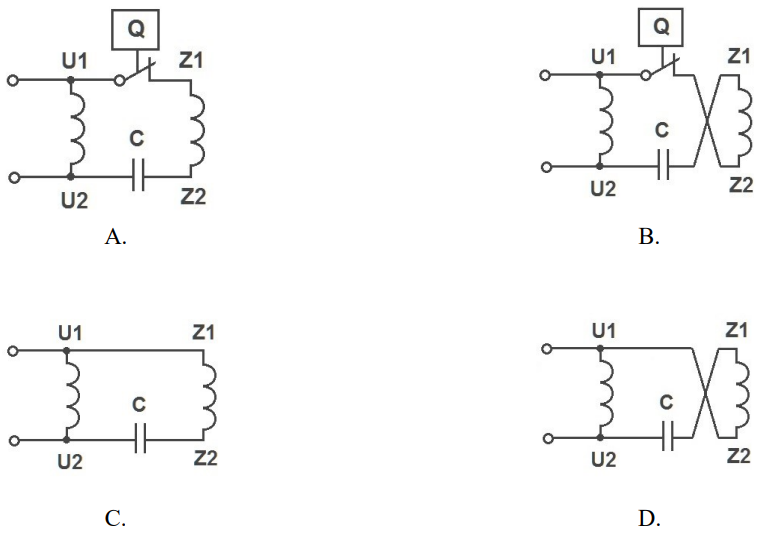

Na którym schemacie przedstawiono połączenie uzwojeń silnika indukcyjnego jednofazowego z kondensatorową fazą rozruchową przy obrotach w lewo? (Symbolem Q na schematach oznaczono wyłącznik odśrodkowy.)

Odpowiedź B jest prawidłowa, ponieważ przedstawia właściwe połączenie uzwojeń silnika indukcyjnego jednofazowego z kondensatorową fazą rozruchową przy obrotach w lewo. W takich układach kluczową rolę odgrywa kondensator, który jest włączony szeregowo z uzwojeniem rozruchowym, co pozwala na wytworzenie przesunięcia fazowego. Dzięki temu silnik może ruszyć w odpowiednim kierunku. Wyłącznik odśrodkowy (oznaczony jako Q) odłącza kondensator po osiągnięciu przez silnik odpowiedniej prędkości, co zapobiega przegrzewaniu się i uszkodzeniom. W praktyce poprawne zrozumienie tego schematu jest kluczowe przy projektowaniu i serwisowaniu silników, zwłaszcza w zastosowaniach, gdzie kierunek obrotów jest istotny, jak w wentylatorach czy pompach. Dobre praktyki branżowe zalecają regularne sprawdzanie stanu kondensatora i wyłącznika, co może znacząco przedłużyć żywotność urządzeń.
