Przedstawiony schemat układu sterowania określa funkcję

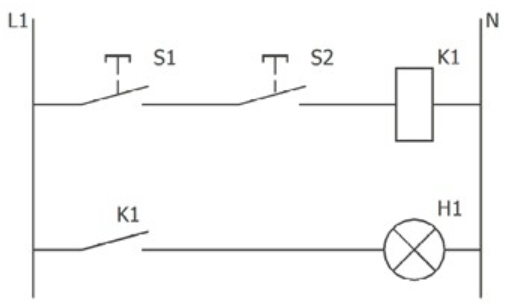

Układ przedstawiony na schemacie to klasyczny układ sterowania oparty na zasadzie koniunkcji, czyli logicznego AND. Aby uruchomić przekaźnik K1, muszą być zamknięte oba przełączniki S1 i S2. Jest to typowe rozwiązanie w systemach bezpieczeństwa, gdzie chcemy, aby dwa warunki były jednocześnie spełnione przed wykonaniem określonej akcji. Na przykład w przemyśle, w maszynach produkcyjnych, często stosuje się koniunkcję, aby zapewnić, że człowiek nie jest w obszarze pracy maszyny i wszystkie osłony są zamknięte. To podejście jest zgodne z normami bezpieczeństwa, które wymagają wielu warunków do uruchomienia niebezpiecznych elementów. W technologii PLC koniunkcja jest podstawowym blokiem logicznym, wykorzystywanym w projektowaniu programowalnych sterowników, co pozwala na tworzenie złożonych logik sterowania. Z mojego doświadczenia wynika, że początkujący często pomijają znaczenie takich prostych układów, ale ich zrozumienie jest kluczowe w bardziej zaawansowanych systemach automatyki.
