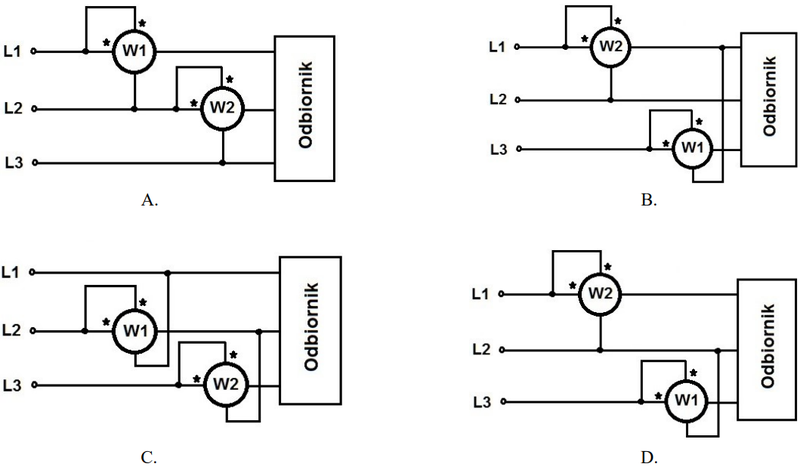

Na którym rysunku zamieszczono prawidłowy schemat układu połączeń watomierzy do pomiaru mocy czynnej odbiornika trójfazowego bez przewodu neutralnego?

Schemat przedstawiony na rysunku D pokazuje prawidłowe połączenie watomierzy do pomiaru mocy czynnej w układzie trójfazowym bez przewodu neutralnego. W takim układzie, zgodnie z metodą dwóch watomierzy, każdy z nich mierzy moc w dwóch różnych liniach. Watomierz W1 jest podłączony między linią L1 a L2, natomiast W2 między L2 a L3. Jest to standardowe podejście stosowane w instalacjach trójfazowych, gdzie przewód neutralny nie jest obecny, co jest zgodne z teorią mocy trójfazowej. Takie rozwiązanie pozwala na dokładne zmierzenie całkowitej mocy czynnej dostarczanej do odbiornika. W praktyce, ta metoda jest szeroko stosowana w przemyśle, gdzie często nie ma przewodu neutralnego. Dzięki temu można uzyskać pełny obraz zużycia energii, co jest istotne dla efektywnego zarządzania kosztami energii.
