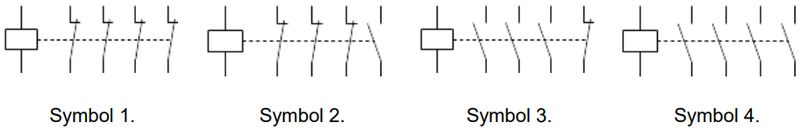

Którym symbolem graficznym powinien być oznaczony stycznik z następującą liczbą i rodzajem zestyków: 3NC+1NO?

Stycznik oznaczony symbolem 2 posiada trzy zestyki normalnie zamknięte (NC) oraz jeden zestyk normalnie otwarty (NO). W praktyce oznacza to, że trzy zestyki są zamknięte, dopóki stycznik nie zostanie pobudzony, a jeden zestyk pozostaje otwarty. W automatyce i elektryce takie rozmieszczenie zestyków jest często stosowane do kontrolowania obwodów, które wymagają precyzyjnego przełączania pomiędzy stanami zamkniętymi i otwartymi. Moim zdaniem, zrozumienie tego podziału jest kluczowe, bo pozwala na precyzyjne planowanie i wdrażanie systemów sterujących. Na przykład w przemyśle, gdzie często konieczne jest zabezpieczenie maszyn przed przypadkowym uruchomieniem, styczniki takie są bezcenne. Dobra znajomość standardów, jak PN-EN 60947-1, ułatwia dobieranie odpowiednich elementów i zapewnia niezawodność systemu. Ciekawostką jest, że styczniki można znaleźć nie tylko w fabrykach, ale też w zwykłych domach, np. w zaawansowanych systemach oświetleniowych.
