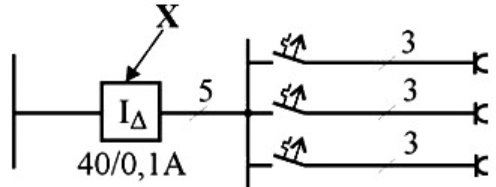

Element oznaczony numerem X, to

Wyłącznik różnicowoprądowy, oznaczony w schemacie jako element X, jest kluczowym elementem bezpieczeństwa elektrycznego. Jego głównym zadaniem jest ochrona przed porażeniem prądem elektrycznym. Działa on na zasadzie wykrywania różnic w prądzie wpływającym i wypływającym z obwodu. Jeśli prąd różnicowy przekroczy określoną wartość (w tym przypadku 0,1A), urządzenie automatycznie odłącza zasilanie, co zapobiega niebezpiecznemu przepływowi prądu przez ciało człowieka lub niepożądane ścieżki. Standardy takie jak PN-EN 61008-1 precyzują wymagania dotyczące tych urządzeń. W praktyce znajdziesz je w instalacjach domowych i przemysłowych, gdzie pełnią funkcję ochronną. Przykładowo, jeśli uszkodzeniu ulegnie izolacja przewodów i prąd zacznie przepływać przez metalową obudowę urządzenia, wyłącznik zareaguje natychmiastowo, minimalizując ryzyko porażenia. Moim zdaniem, to jeden z najważniejszych elementów w każdej nowoczesnej instalacji elektrycznej, chroniący życie i mienie.
