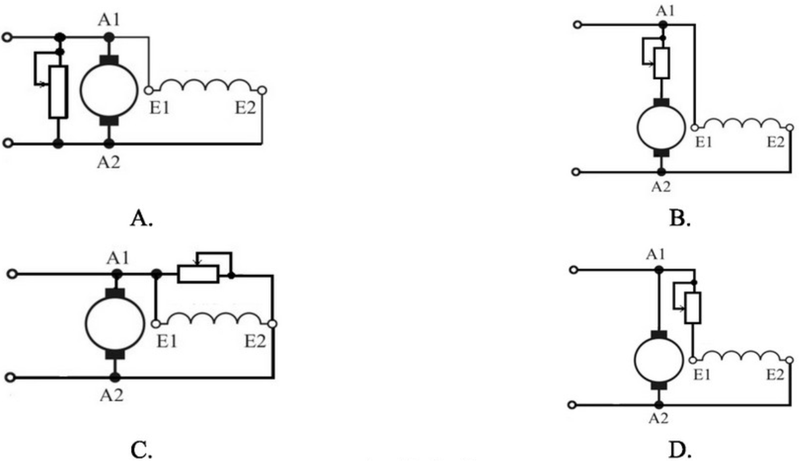

Na którym ze schematów przedstawiono sposób włączenia rozrusznika w obwód silnika bocznikowego prądu stałego?

Schemat B przedstawia prawidłowy sposób włączenia rozrusznika w obwód silnika bocznikowego prądu stałego. Rozrusznik jest kluczowym elementem, który pełni funkcję ograniczenia prądu rozruchowego, co jest niezwykle istotne podczas uruchamiania silnika. Prąd stały ma tendencję do generowania wysokich wartości prądu na starcie, co może uszkodzić uzwojenie silnika. W przypadku silnika bocznikowego rozrusznik jest podłączony szeregowo z uzwojeniem, co pozwala na stopniowe zwiększanie prądu, aż do osiągnięcia pełnej prędkości obrotowej. Dzięki temu unika się gwałtownych zmian prądowych i zabezpiecza system przed przeciążeniem. W praktyce stosuje się różne rodzaje rozruszników, ale zasada działania pozostaje podobna. Prawidłowe podłączenie rozrusznika zgodnie z normami, takimi jak PN-EN 60034-1, jest niezbędne dla zapewnienia długowieczności i niezawodności całego układu. Rozruszniki są powszechnie stosowane w przemyśle, gdzie silniki DC napędzają maszyny o dużym momencie rozruchowym.
