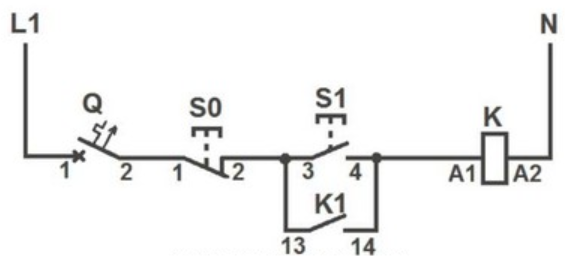

Na podstawie schematu przedstawionego na rysunku określ, który zestyk układu sterowania uległ uszkodzeniu, jeżeli układ działa tylko w przypadku ciągłego naciskania przycisku S1.

Odpowiedź jest prawidłowa, ponieważ uszkodzenie styku K1 skutkuje tym, że układ działa tylko przy ciągłym naciskaniu przycisku S1. W standardowym układzie sterowania, styk K1 działa jako styk podtrzymujący, który pozwala na utrzymanie stanu załączenia układu nawet po zwolnieniu przycisku S1. Kiedy K1 nie działa, obwód nie jest w stanie sam się podtrzymać — wymaga ciągłego nacisku na S1, by utrzymać przepływ prądu. To jest zgodne z zasadą działania samopodtrzymania, stosowaną powszechnie w przemyśle. W praktyce, napotkanie takiej usterki może prowadzić do przestojów w produkcji, dlatego ważne jest, aby przeprowadzać regularne inspekcje i konserwacje systemów sterowania. Przełączniki i styki samopodtrzymujące są kluczowym elementem w automatyce przemysłowej, umożliwiając pracę maszyn bez konieczności ciągłego nadzoru operatora. Warto też znać normy związane z bezpieczeństwem maszyn, takie jak np. PN-EN 60204-1, aby zapewnić bezpieczne i efektywne działanie systemów.
