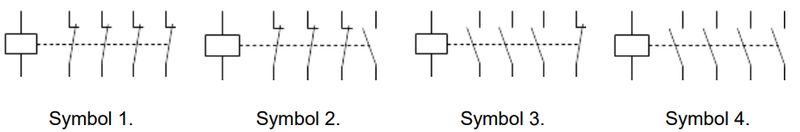

Którym symbolem graficznym powinien być oznaczony stycznik służący do sterowania silnikiem trójfazowym, który ma być trwale załączany przyciskiem monostabilnym z zestykiem NO?

Gratulacje, wybrałeś poprawnie! Symbol 4 jest właściwym oznaczeniem stycznika do sterowania silnikiem trójfazowym, który ma być trwale załączany przyciskiem monostabilnym z zestykiem NO (normally open). Stycznik to urządzenie elektromagnetyczne, które pozwala na załączanie i wyłączanie obwodów elektrycznych. W przypadku silników trójfazowych, takie styczniki są niezbędne do zapewnienia bezpieczeństwa i efektywności pracy. Symbol 4 pokazuje odpowiednią konfigurację zestyków – posiada styki główne odpowiednie do załączania trzech faz. W praktyce stycznik po naciśnięciu przycisku monostabilnego zamyka obwód i podtrzymuje swoje załączenie dzięki samopodtrzymaniu. Jest to kluczowy proces w automatyce i sterowaniu, który umożliwia stabilne działanie silników w różnych aplikacjach przemysłowych. Zastosowanie odpowiedniego stycznika zgodnego ze standardami branżowymi, takimi jak IEC 60947, gwarantuje niezawodność i bezpieczeństwo instalacji. Pamiętaj, że prawidłowy dobór elementów w układzie sterowania to podstawa efektywnej pracy całego systemu.
