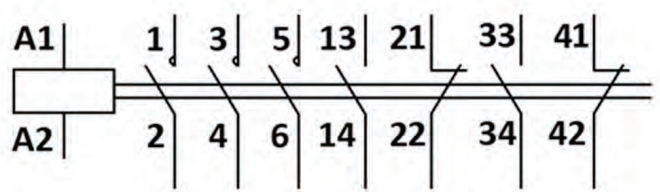

Na podstawie wyników pomiarów przedstawionych w tabeli zlokalizuj uszkodzony zestyk pomocniczy stycznika. <br><br> <table><tr><th>Pomiar rezystancji zestyku</th><th>Wartość rezystancji w Ω przy wyłączonym styczniku</th><th>Wartość rezystancji w Ω przy załączonym styczniku</th></tr><tr><td>13 – 14</td><td>∞</td><td>0</td></tr><tr><td>21 – 22</td><td>0</td><td>0</td></tr><tr><td>33 – 34</td><td>∞</td><td>0</td></tr><tr><td>41 – 42</td><td>0</td><td>∞</td></tr></table>

W tym zadaniu trzeba było dokładnie przeanalizować zachowanie styków pomocniczych stycznika w zależności od tego, czy jest on załączony, czy wyłączony. Patrząc na tabelę, zestyk 21-22 zawsze pokazuje rezystancję równą 0 Ω, niezależnie od stanu stycznika. To ewidentny sygnał, że mamy do czynienia z uszkodzeniem – w praktyce oznacza to, że ten zestyk jest cały czas zwarty, czyli nie działa jak powinien. Normalnie styki typu NO (normalnie otwarte) w stanie wyłączonym mają nieskończoną rezystancję (są rozwarte), a po załączeniu stycznika – 0 Ω. Z kolei NC (normalnie zamknięte) powinny mieć sytuację odwrotną – 0 Ω na wyłączonym styczniku i nieskończoną po załączeniu. Przemysł bardzo mocno stawia na bezpieczeństwo i przewidywalność działania układów automatyki, dlatego szybkie wykrycie takiej usterki to podstawa. Jeżeli ktoś zostawiłby taki zestyk w instalacji, mógłby spowodować poważną awarię lub nawet zagrożenie dla ludzi. W praktyce, podczas rutynowych przeglądów, zawsze warto wykonywać takie pomiary i nie ufać tylko temu, co widać gołym okiem. Moim zdaniem, znajomość tej metody diagnostyki to fundament dobrego technika. Często spotykałem się z przypadkiem, gdzie przez taki zestyk uszkodzony przez długi czas nie działała sygnalizacja lub blokada, a znalezienie problemu trwało godzinami. Branżowe normy, jak PN-EN 60947-5-1, wyraźnie określają zachowania styków i ich schematy, więc odchylenie od tych parametrów zawsze powinno wzbudzić czujność.
