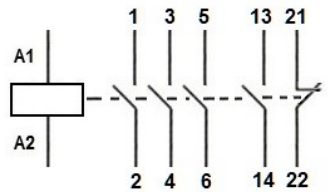

Określ, na podstawie schematu oraz zamieszczonych w tabeli wyników pomiarów rezystancji, który element stycznika należy wymienić. <br><br> <table><tr><td rowspan="2"></td><td colspan="6">Rezystancja między zaciskami w Ω</td></tr><tr><td>A1-A2</td><td>1-2</td><td>3-4</td><td>5-6</td><td>13-14</td><td>21-22</td></tr><tr><td>Stycznik wyłączony</td><td>150</td><td>∞</td><td>∞</td><td>∞</td><td>∞</td><td>0</td></tr><tr><td>Stycznik załączony</td><td>150</td><td>0</td><td>0</td><td>0</td><td>∞</td><td>∞</td></tr></table>

Odpowiedź dotycząca styku pomocniczego NO jest prawidłowa, ponieważ wyniki pomiarów wskazują na nieskończoną rezystancję między zaciskami 13-14 zarówno w stanie wyłączonym, jak i załączonym. Oznacza to, że styk ten nie zamyka obwodu, co jest typowym objawem uszkodzenia styku NO. W praktyce oznacza to, że gdy stycznik jest załączony, styk NO powinien przewodzić prąd, a więc rezystancja powinna wynosić zero. W przypadku styczników, dodatni wynik rezystancji w stanie załączonym wskazuje na problem. Wymiana tego elementu jest zgodna ze standardami naprawczymi i zapewnia prawidłowe działanie urządzenia. Styczniki są kluczowe w przemyśle do automatyzacji procesów, a ich prawidłowe działanie wpływa na bezpieczeństwo i wydajność systemów. Regularna konserwacja i testowanie styczników to dobre praktyki, które minimalizują ryzyko awarii. Ważne jest też, aby używać odpowiednich narzędzi pomiarowych i dokładnie interpretować wyniki, co pozwala na szybką identyfikację problemów i ich rozwiązywanie. Moim zdaniem, zrozumienie zasady działania styczników i ich elementów jest kluczowe dla każdego technika.
