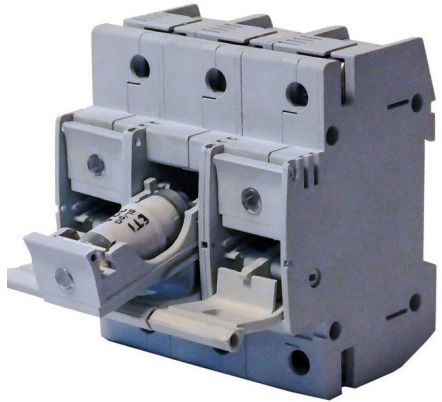

Który łącznik elektryczny przedstawiono na rysunku?

Rozłącznik bezpiecznikowy to kluczowy element w systemach elektroenergetycznych, który pełni funkcję zarówno rozłącznika, jak i zabezpieczenia poprzez bezpiecznik topikowy. Jego główne zadanie to ochrona instalacji elektrycznych przed przeciążeniami i zwarciami. W praktyce, rozłączniki bezpiecznikowe są często używane w rozdzielniach niskiego i średniego napięcia. Dzięki nim możemy w sposób bezpieczny rozłączyć fragment instalacji, jednocześnie zapewniając, że przepływ prądu zostanie przerwany w momencie wystąpienia nadmiernego obciążenia. To, co wyróżnia rozłączniki bezpiecznikowe, to możliwość szybkiego i łatwego wymieniania wkładek topikowych, co jest zgodne z normami PN-EN 60947-3. Warto zauważyć, że choć rozłącznik sam w sobie nie wykrywa przeciążeń, to w połączeniu z odpowiednio dobranymi wkładkami topikowymi staje się niezwykle efektywnym elementem zabezpieczającym. Moim zdaniem, ze względu na swoją niezawodność i prostotę, rozłączniki bezpiecznikowe są nieodzownym elementem każdej współczesnej instalacji elektrycznej, szczególnie w aplikacjach przemysłowych.
