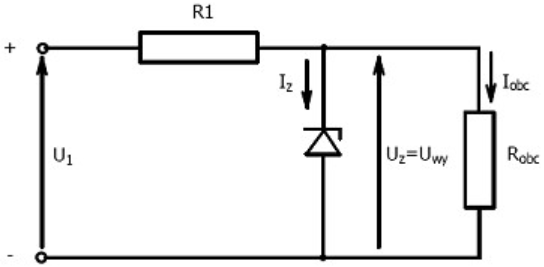

Na rysunku przedstawiono schemat układu

To jest schemat stabilizatora napięcia, który często wykorzystuje się, gdy potrzebujemy stałego napięcia wyjściowego mimo zmian napięcia wejściowego czy obciążenia. Kluczowym elementem tego układu jest dioda Zenera. Działa ona w kierunku zaporowym i utrzymuje stałe napięcie na wyjściu, w momencie kiedy napięcie wejściowe przekracza jej napięcie Zenera. Przykładowo, w zasilaczach stabilizowanych, gdzie napięcie musi pozostać stałe pomimo fluktuacji sieci, taki stabilizator jest niezastąpiony. W praktyce, ważne jest zapewnienie odpowiedniego prądu wstecznego przez rezystor szeregowy, co zapewnia prawidłową pracę diody Zenera. Zwraca się również uwagę na dobór parametrów elementów, aby uniknąć przegrzania lub uszkodzenia. Układy takie są często spotykane w elektronice użytkowej, gdzie wymagana jest stabilność zasilania dla układów cyfrowych. Warto też pamiętać, że efektywność stabilizatora zależy od poprawnego doboru wszystkich jego elementów.
