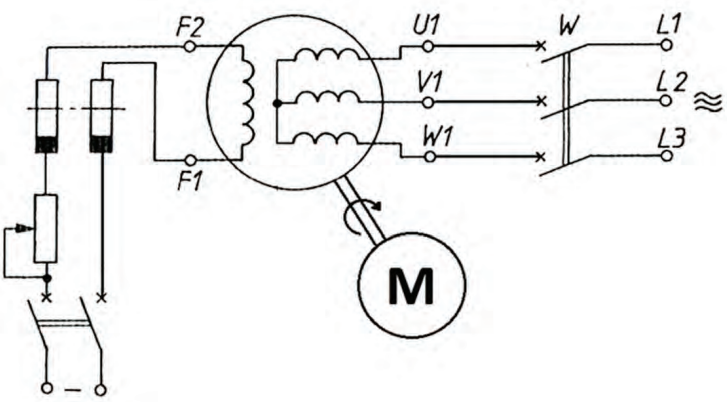

Jakiego typu prądnica znajduje się w układzie przedstawionym na rysunku?

To faktycznie układ z prądnicą synchroniczną prądu przemiennego, co można zauważyć po charakterystycznym ułożeniu elementów i podłączeniu do sieci trójfazowej. Prądnice synchroniczne są szeroko stosowane w elektrowniach, gdzie ich zdolność do pracy w synchronizacji z siecią jest kluczowa. Zasada działania takiej prądnicy opiera się na równoczesnym obracaniu się wirnika i pola magnetycznego w stojanie, co zapewnia stałą częstotliwość generowanego prądu. Dzięki temu idealnie nadają się do stabilnego zasilania sieci energetycznej. Praktycznie, prądnice te można znaleźć w turbinach wiatrowych czy hydroelektrowniach, gdzie stabilność i precyzja są kluczowe. Standardy branżowe, takie jak IEC 60034, szczegółowo opisują wymagania dla maszyn synchronicznych, co zapewnia ich efektywność i bezpieczeństwo. Dodatkowo, prądnice te często wyposażone są w systemy regulacji napięcia, co jest szczególnie ważne w zmiennych warunkach pracy.
