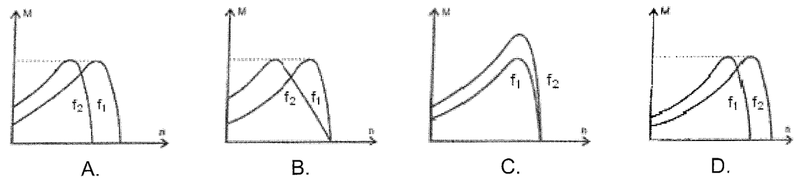

Poniższe charakterystyki mechaniczne przedstawiają zależność między momentem i prędkością obrotową M = f(n), dla silnika trójfazowego. Który z poniższych rysunków odpowiada regulacji częstotliwościowej przy zachowaniu następujących warunków pracy: U/f = const i f2>f1?

Odpowiedź D jest prawidłowa, ponieważ przedstawia charakterystykę momentu obrotowego w funkcji prędkości obrotowej dla silnika trójfazowego, gdy stosujemy regulację częstotliwościową z zachowaniem stosunku U/f = const. Przy tej metodzie regulacji, zwiększenie częstotliwości prowadzi do proporcjonalnego zwiększenia napięcia, co pozwala utrzymać stały moment obrotowy przy różnych prędkościach obrotowych. To jest istotne, bo zmiana częstotliwości bez zmiany napięcia mogłaby prowadzić do nasycenia magnetycznego silnika lub jego niedociążenia. W praktyce, taka regulacja jest często stosowana w przemiennikach częstotliwości, które pozwalają na płynną zmianę prędkości silnika bez utraty jego wydajności. Na wykresie D widać, jak wraz ze wzrostem częstotliwości f2 w porównaniu do f1, charakterystyka przesuwa się w prawo, co wskazuje na wyższą prędkość obrotową przy tym samym momencie obrotowym.
