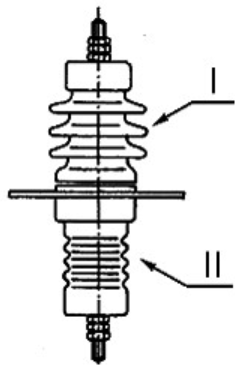

Na rysunku przedstawiono izolator przepustowy na napięcie znamionowe 15 kV, wykorzystywany do przeprowadzenia szyn przez ścianę w budynku rozdzielni. W jakich warunkach powinien być eksploatowany ten izolator?

Twoja odpowiedź jest prawidłowa, ponieważ izolatory przepustowe są zaprojektowane tak, aby wytrzymywać różne warunki atmosferyczne i mechaniczne. Część I, która znajduje się na zewnątrz budynku, musi być odporna na czynniki zewnętrzne, takie jak deszcz czy zmienne temperatury. Dzięki swoim właściwościom izolacyjnym, zapewnia bezpieczne przejście szyn przez ścianę budynku, ograniczając ryzyko przebić elektrycznych. Część II, znajdująca się wewnątrz budynku, jest dodatkowo zabezpieczona przed wilgocią i zanieczyszczeniami, co jest zgodne z normami bezpieczeństwa. Praktyczne zastosowanie takiego układu można spotkać w rozdzielniach, gdzie zapewnia się nieprzerwane dostawy energii elektrycznej, minimalizując ryzyko awarii. Standardy, takie jak IEC czy PN-EN, wymagają, aby izolatory przepustowe były eksploatowane w odpowiednich warunkach, co zapewnia ich długą żywotność i niezawodność.
