Jaki rodzaj badania maszyny elektrycznej przedstawiony jest na rysunku?

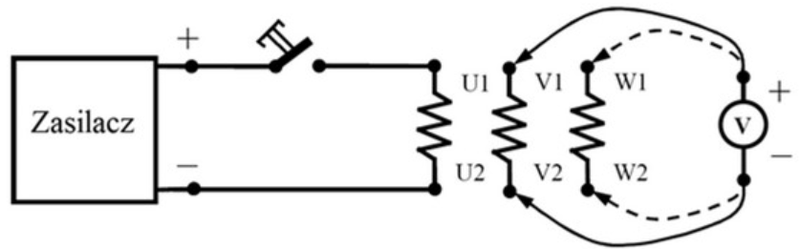

Na rysunku przedstawiono układ używany do ustalenia początków i końców uzwojeń w maszynach elektrycznych. Jest to kluczowy proces przy pracy z maszynami trójfazowymi, gdzie poprawne połączenie uzwojeń ma znaczenie dla prawidłowego działania maszyny. W praktyce, oznaczenia początków i końców uzwojeń, takich jak U1-U2, V1-V2, W1-W2, są niezbędne, aby zapewnić właściwą kolejność faz. Jeśli tego nie zrobimy, możemy napotkać na problemy z nierównomiernością obciążenia czy nawet uszkodzeniem maszyny. W tym kontekście, proces ten jest często stosowany podczas montażu i konserwacji silników elektrycznych. Zgodnie z normami branżowymi, takim jak PN-EN 60034 dotycząca maszyn elektrycznych, poprawna identyfikacja oraz oznaczenie uzwojeń jest niezbędna do utrzymania efektywności i bezpieczeństwa urządzeń. Dzięki zastosowaniu woltomierza w tym układzie możliwe jest określenie fazy i kierunku przepływu prądu poprzez obserwację napięcia między uzwojeniami. Praktyczne doświadczenie w stosowaniu takich metod pozwala inżynierom i technikom na uniknięcie błędów i zapewnienie niezawodności działania maszyn.
