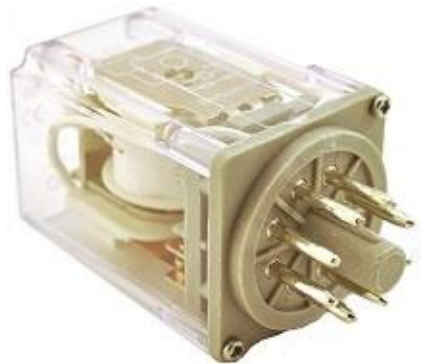

W jaki sposób należy zamontować w układzie przekaźnik przedstawiony na ilustracji?

Przekaźnik przedstawiony na ilustracji to typowy przekaźnik z nóżkami do wciśnięcia w gniazdo typu GZ8, co jest popularnym sposobem montażu w wielu układach elektrycznych. Taki system montażu zapewnia łatwość wymiany przekaźnika bez konieczności lutowania, co jest szczególnie cenne w zastosowaniach przemysłowych, gdzie czas przestoju musi być minimalny. Wciśnięcie przekaźnika w odpowiednie gniazdo zapewnia stabilne połączenie i, co ważne, zgodne ze standardami bezpieczeństwa. Z mojego doświadczenia, takie rozwiązanie umożliwia szybką diagnostykę i wymianę w przypadku awarii, co jest nieocenione w środowisku produkcyjnym. Ponadto, stosowanie gniazd pozwala na większą elastyczność przy projektowaniu układów, ponieważ można łatwo zmieniać konfigurację przekaźników bez skomplikowanych modyfikacji płytek PCB. Standardy takie jak IEC 61810 dotyczące przekaźników elektromechanicznych również wspierają tego typu montaż, podkreślając jego niezawodność i efektywność. To podejście jest szeroko akceptowane w przemyśle, zwłaszcza w aplikacjach automatyki i sterowania, gdzie niezawodność i łatwość serwisowania są na wagę złota.
