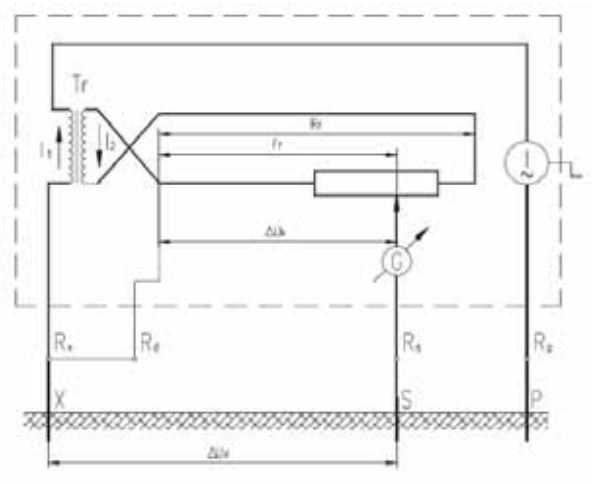

Rysunek przedstawia pomiar impedancji pętli zwarciowej metodą

Metoda kompensacyjna pomiaru impedancji pętli zwarciowej jest techniką, która znacząco zwiększa precyzję i rzetelność pomiarów w instalacjach elektrycznych. W przeciwieństwie do innych metod, takich jak pomiar spadku napięcia, która może być podatna na zakłócenia i błędy związane z opornością przewodów, metoda kompensacyjna wykorzystuje dodatkowe źródło napięcia do zredukowania wpływu oporności pętli. Kluczowym aspektem tej metody jest użycie transformatora, który umożliwia uzyskanie stabilnego sygnału pomiarowego. W praktyce, metoda ta jest wykorzystywana w instalacjach monitorujących zabezpieczenia przed zwarciami, co jest zgodne z normami takimi jak PN-EN 61010, które określają wymagania dotyczące bezpieczeństwa w urządzeniach pomiarowych. Rekomendacje branżowe sugerują, że pomiary przy użyciu metody kompensacyjnej powinny być cyklicznie przeprowadzane w celu zapewnienia ciągłej niezawodności systemów elektrycznych i minimalizowania ryzyka awarii.
