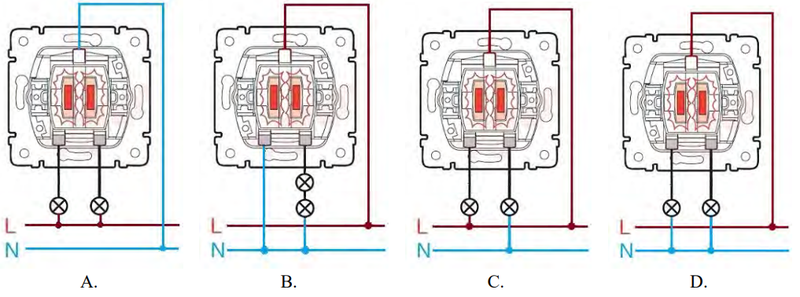

Na którym rysunku przedstawiono prawidłowe połączenie łącznika świecznikowego z żyrandolem?

Odpowiedź D jest poprawna, ponieważ przedstawia prawidłowe połączenie łącznika świecznikowego z żyrandolem. W tym układzie przewód fazowy L został poprawnie podłączony do łącznika, co pozwala na kontrolowanie zasilania żyrandola. Przewód neutralny N łączy łącznik z żarówką, co jest kluczowe dla prawidłowego działania obwodu elektrycznego. W praktyce, takie połączenie zapewnia nie tylko funkcjonalność, ale także bezpieczeństwo użytkowania systemu oświetleniowego. Zgodnie z obowiązującymi normami, instalacje elektryczne powinny być wykonane w sposób, który minimalizuje ryzyko zwarcia czy uszkodzenia sprzętu. Dobrą praktyką jest również stosowanie odpowiednich zabezpieczeń, takich jak bezpieczniki, które chronią obwody przed przeciążeniem. Znajomość zasad poprawnego podłączania elementów instalacji elektrycznej jest niezbędna dla zapewnienia ich efektywności oraz długotrwałej eksploatacji.
