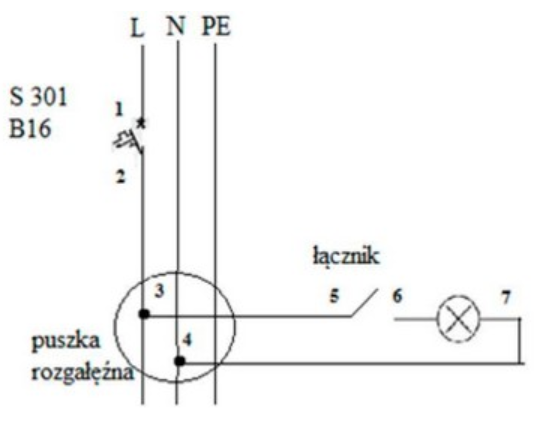

W układzie przedstawionym na rysunku łącznik nie powoduje wyłączenia żarówki. W celu zdiagnozowania usterki wykonano pomiary, których wyniki zapisano w tabeli. <br><br> <table><tr><th>Lp.</th><th>Pomiar rezystancji między punktami</th><th>WartośćΩ</th></tr><tr><td>1</td><td>2 – 3</td><td>0</td></tr><tr><td>2</td><td>3 – 5</td><td>0</td></tr><tr><td>3</td><td>5 – 6 (łącznik w pozycji otwarty)</td><td>0</td></tr><tr><td>4</td><td>5 – 6 (łącznik w pozycji zamknięty)</td><td>0</td></tr><tr><td>5</td><td>4 – 7</td><td>0</td></tr></table>

Odpowiedź wskazująca na zwarcie międzyprzewodowe między punktami 5 – 6 jest prawidłowa, ponieważ analiza wyników pomiarów rezystancji układu wykazała wartość 0 Ω. W normalnych warunkach, gdy łącznik jest otwarty, oczekiwalibyśmy, że rezystancja będzie nieskończona, co wskazuje na brak przepływu prądu. W przypadku stwierdzenia rezystancji równej 0 Ω, mamy do czynienia z niepożądanym połączeniem, czyli zwarciem, które prowadzi do ciągłego zasilania żarówki. Takie sytuacje mogą występować w wyniku uszkodzenia izolacji przewodów lub błędów w instalacji elektrycznej. W praktyce, aby zapobiegać takim usterkom, zaleca się regularne przeglądy i pomiary instalacji, zgodnie z normami PN-IEC 60364, które definiują wymagania dotyczące bezpieczeństwa elektrycznego. Prawidłowa diagnoza i naprawa zwarć są kluczowe dla zapewnienia bezpieczeństwa użytkowników oraz prawidłowego funkcjonowania instalacji.
