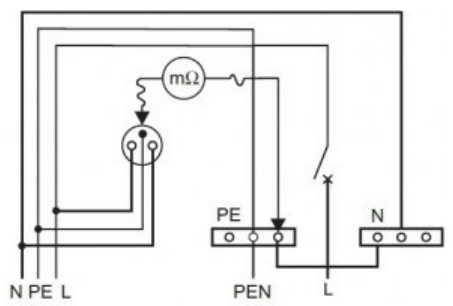

Która z wielkości elektrycznych jest mierzona w układzie przedstawionym na schemacie?

Rezystancja przewodu ochronnego jest kluczowym parametrem w systemach elektrycznych, który zapewnia bezpieczeństwo użytkowników i sprzętu. Miernik, który jest podłączony do przewodu ochronnego (PE), jest używany do pomiaru tej rezystancji, co jest szczególnie istotne w kontekście ochrony przed porażeniem prądem elektrycznym. Zgodnie z normami, takimi jak PN-EN 60364, rezystancja przewodu ochronnego powinna być na tyle niska, aby w przypadku wystąpienia awarii prąd zwarciowy mógł bezpiecznie przepływać, co umożliwia skuteczną pracę zabezpieczeń. Przykładem zastosowania tej wiedzy jest regularne przeprowadzanie pomiarów rezystancji przewodu ochronnego w instalacjach budowlanych, co pozwala na wczesne wykrywanie potencjalnych problemów, które mogą prowadzić do zagrożenia. Dobrą praktyką jest również prowadzenie dokumentacji z takich pomiarów, co może być przydatne w przypadku inspekcji lub weryfikacji zgodności instalacji z obowiązującymi normami.
