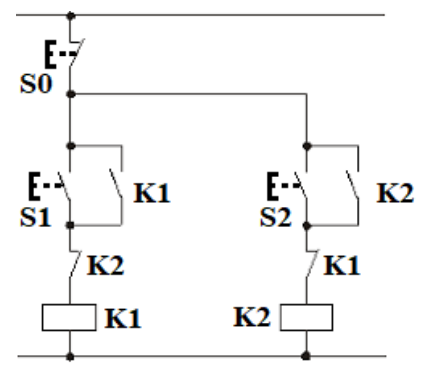

Który układ sterowania przedstawiono na schemacie?

Odpowiedź "Do pracy zależnej dwóch styczników" jest poprawna, ponieważ schemat przedstawia układ, w którym odpowiednie połączenie styczników K1 i K2 pozwala na zależne działanie tych urządzeń. W praktyce, taki układ jest wykorzystywany w systemach automatyki przemysłowej, gdzie jeden proces wymaga aktywacji kolejnego urządzenia. Przykładem może być sytuacja, w której włączenie jednego silnika elektrycznego (K1) uruchamia system chłodzenia (K2). W standardach branżowych, takich jak normy IEC 60204 dotyczące bezpieczeństwa maszyn, kluczowe jest zapewnienie, aby sterowanie urządzeniami odbywało się w sposób przemyślany i bezpieczny, co jest realizowane poprzez zastosowanie układów zależnych. Takie podejście nie tylko zwiększa efektywność systemu, ale również minimalizuje ryzyko błędów w procesach przemysłowych oraz zapewnia wysoką niezawodność działania układów automatyki.
