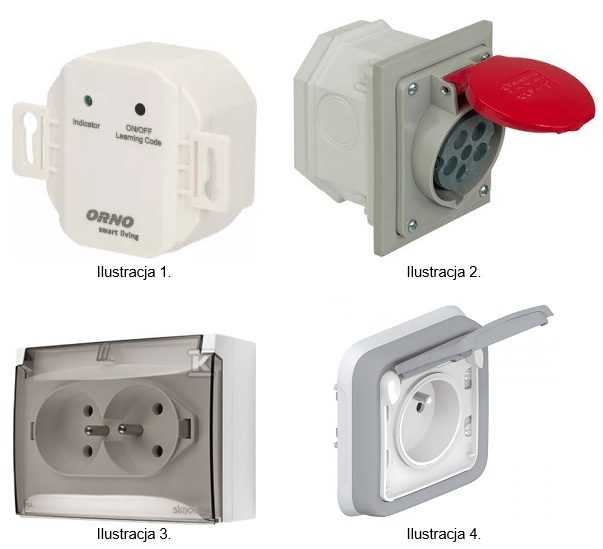

Na której ilustracji przedstawiono element osprzętu elektrycznego przeznaczony do montażu na tynku?

Prawidłowa jest ilustracja 3, ponieważ pokazuje typowe gniazdo wtykowe podwójne w wersji natynkowej, z obudową montowaną bezpośrednio na tynku. Taki osprzęt ma własną obudowę, która tworzy bryłę odstającą od ściany, a przewody są doprowadzane do niego w rurkach, peszlach lub kanałach instalacyjnych po wierzchu ściany. W odróżnieniu od osprzętu podtynkowego nie wymaga on puszki osadzonej w bruździe – wystarczy stabilne podłoże i odpowiednie kołki rozporowe. W praktyce takie gniazda stosuje się często w garażach, piwnicach, warsztatach, pomieszczeniach gospodarczych, ale też w modernizowanych instalacjach, gdzie nie chcemy kuć ścian. Obudowa z klapką zwiększa stopień ochrony IP, co jest zgodne z wymaganiami norm PN‑IEC 60364 dla pomieszczeń wilgotnych lub zapylonych. Moim zdaniem to bardzo wygodne rozwiązanie serwisowe – w razie potrzeby łatwo dołożyć kolejne gniazdo, zamienić na wersję z wyłącznikiem albo zmienić układ bez poważnych przeróbek tynku. Dobre praktyki mówią też, żeby przy osprzęcie natynkowym zwracać uwagę na szczelność dławików kablowych i poprawne wprowadzenie przewodów, tak żeby nie było naprężeń mechanicznych na zaciskach. Warto pamiętać, że osprzęt natynkowy dobiera się nie tylko pod kątem napięcia i prądu znamionowego, ale też stopnia ochrony IP, wytrzymałości mechanicznej obudowy i warunków środowiskowych, w jakich będzie pracował.
