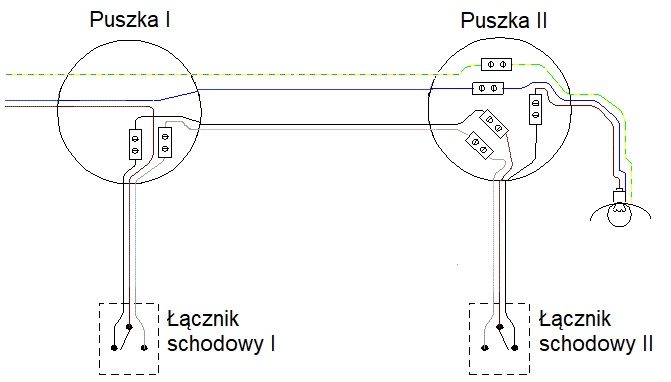

Wskaż miejsce błędnego połączenia na przedstawionym schemacie?

Poprawnie wskazane miejsce błędnego połączenia to łącznik schodowy II lub puszka II. Na tym schemacie widać typowy układ sterowania oświetleniem z dwóch miejsc, czyli tzw. układ schodowy. Zgodnie z zasadą działania, oba łączniki schodowe muszą mieć: jeden zacisk wspólny (COM) oraz dwa zaciski korespondencyjne, pomiędzy którymi biegną dwa przewody korespondencyjne. Na wspólny jednego łącznika doprowadza się fazę z obwodu oświetleniowego, a ze wspólnego drugiego wyprowadza się przewód fazowy do oprawy oświetleniowej (tzw. przewód „L’” załączany). Przewód neutralny N oraz ochronny PE nie mogą przechodzić przez łączniki, tylko są łączone w puszkach zgodnie z zasadą ciągłości przewodów ochronnych oraz neutralnych. Na schemacie błąd polega na niewłaściwym wpięciu przewodów w puszce II i/lub na zaciskach łącznika schodowego II – w efekcie faza i przewody korespondencyjne nie są połączone tak, jak wymagają tego typowe schematy instalacji schodowej zgodne z dobrą praktyką i normą PN‑HD 60364. W praktyce taki błąd objawia się tym, że lampa nie reaguje prawidłowo na przełączanie jednego z łączników: albo świeci tylko w jednej pozycji, albo w ogóle się nie załącza, albo działa „odwrotnie” względem drugiego łącznika. Moim zdaniem przy każdym montażu układu schodowego warto mieć przed oczami klasyczny schemat: faza na wspólny pierwszego łącznika, dwa przewody korespondencyjne między łącznikami, przewód załączany z wspólnego drugiego łącznika do lampy, N i PE łączone w puszce. Dobrą praktyką jest też konsekwentne stosowanie odpowiednich barw przewodów: brązowy lub czarny jako faza, dwa inne kolory dla korespondencji (ale nie niebieski i zielono‑żółty), niebieski dla N, zielono‑żółty wyłącznie jako PE. Wtedy ryzyko takiego błędnego podłączenia w puszce II lub na łączniku schodowym II jest naprawdę minimalne.
