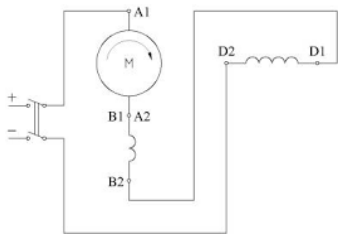

Którego silnika elektrycznego dotyczy przedstawiony schemat?

Twoja odpowiedź jest poprawna, ponieważ schemat przedstawia silnik szeregowy prądu stałego, który charakteryzuje się szeregowym połączeniem uzwojenia wzbudzenia z uzwojeniem twornika. W silnikach tych prąd wzbudzenia jest taki sam jak prąd w uzwojeniu twornika, co prowadzi do proporcjonalnego wzrostu momentu obrotowego przy zwiększeniu obciążenia. Silniki te znajdują zastosowanie w aplikacjach wymagających dużego momentu startowego, takich jak wózki widłowe, pralki czy maszyny robocze. Dzięki prostocie konstrukcji i niskim kosztom produkcji, silniki szeregowe są powszechnie używane w różnych dziedzinach przemysłu. Dobrą praktyką przy projektowaniu układów z silnikami szeregowych prądu stałego jest uwzględnienie odpowiedniego zabezpieczenia przed przeciążeniem, aby uniknąć uszkodzeń wskutek nadmiernego wzrostu prędkości obrotowej. Dodatkowo, ze względu na ich charakterystykę, silniki te są często stosowane tam, gdzie wymagany jest szybki start i duży moment obrotowy.
