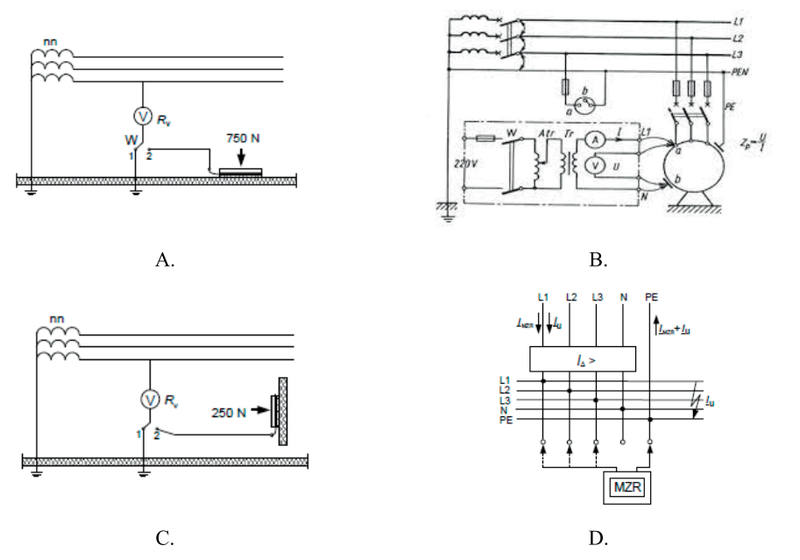

Na którym rysunku przedstawiono schemat układu do wykonania pomiaru impedancji pętli zwarcia instalacji w układzie TN?

Rysunek B przedstawia właściwy schemat układu do pomiaru impedancji pętli zwarcia w instalacjach TN, co jest kluczowym aspektem w zapewnieniu bezpieczeństwa elektrycznego. W instalacji TN, systemy uziemienia są zintegrowane z przewodami neutralnymi, co pozwala na skuteczne odprowadzenie prądu zwarciowego do ziemi. Schemat układu pomiarowego, zawierającego źródło zasilania, miernik impedancji oraz odpowiednie przewody (fazowy, neutralny i ochronny), umożliwia dokładne określenie wartości impedancji pętli zwarcia. Przykładowo, w przypadku awarii, szybka detekcja impedancji pętli pozwala na skuteczne działanie zabezpieczeń, takich jak wyłączniki różnicowoprądowe, co z kolei przyczynia się do minimalizacji ryzyka porażenia prądem elektrycznym oraz zabezpieczenia osób i mienia przed skutkami zwarcia. Dobre praktyki wskazują na regularne wykonywanie takich pomiarów zgodnie z normami PN-EN 61557-3, co zapewnia nie tylko poprawne działanie instalacji, ale również zgodność z regulacjami prawnymi i standardami branżowymi.
