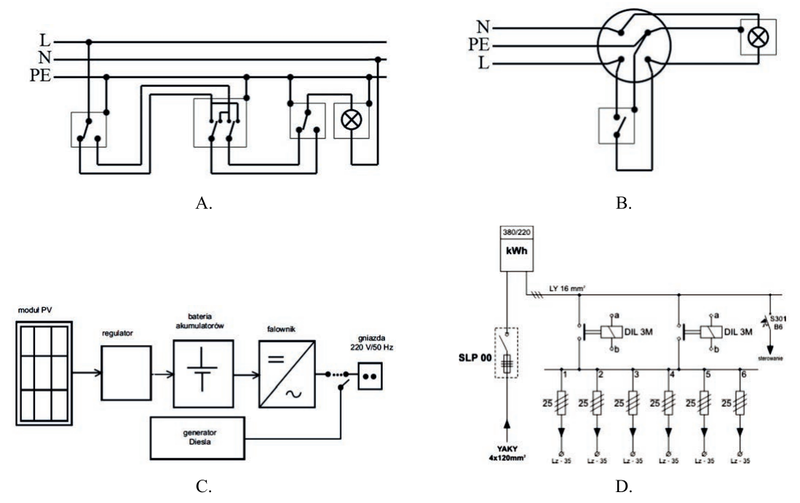

Na którym rysunku przedstawiono typ schematu, na podstawie którego istnieje możliwość lokalizacji braku ciągłości rzeczywistych połączeń w instalacji elektrycznej?

Schemat B jest właściwym wyborem, ponieważ przedstawia instalację elektryczną w sposób, który umożliwia lokalizację ewentualnych braków ciągłości w połączeniach. Elementy takie jak przewody, wyłącznik różnicowoprądowy oraz odbiornik (żarówka) są wyraźnie zaznaczone, co pozwala na łatwe zidentyfikowanie, gdzie może wystąpić przerwa. Praktyczne zastosowanie takiego schematu w diagnostyce instalacji elektrycznych jest nieocenione, szczególnie w kontekście bezpieczeństwa. W przypadku awarii, technik może szybko zlokalizować miejsce przerwy, używając odpowiednich narzędzi, takich jak multimeter lub tester ciągłości. Zgodnie z normami branżowymi, takie schematy są zalecane w dokumentacji instalacyjnej, co podkreśla ich znaczenie w zapewnieniu wysokiej jakości i bezpieczeństwa instalacji elektrycznych. Warto również zauważyć, że dokładna analiza schematu B pozwala na zrozumienie interakcji między różnymi elementami systemu, co jest kluczowe dla skutecznej diagnozy problemów.
