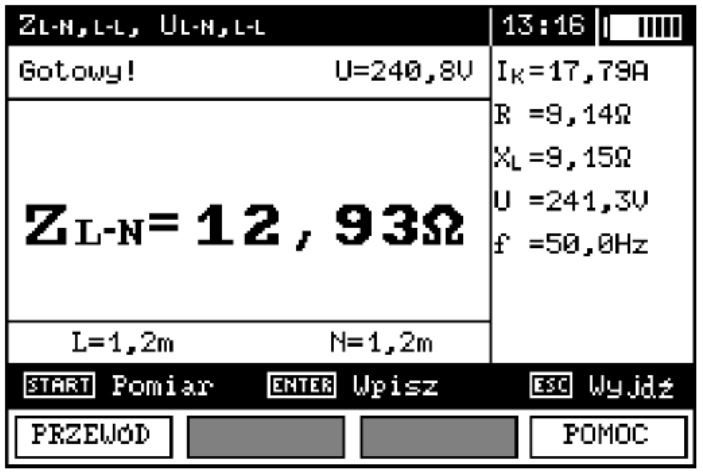

Przedstawiony zrzut ekranu miernika zawiera między innymi wyświetloną w trakcie pomiaru wartość

Prawidłowo skojarzyłeś wskazanie miernika z pojęciem spodziewanego prądu zwarcia. Na ekranie widać m.in. parametr Ik = 17,79 A – to właśnie obliczony przez przyrząd spodziewany prąd zwarciowy w danym punkcie instalacji. Miernik najpierw mierzy impedancję pętli zwarcia ZL–N (tu 12,93 Ω) oraz napięcie sieci, a następnie na tej podstawie, zgodnie z prawem Ohma, wylicza, jaki prąd popłynie w przypadku zwarcia między przewodem fazowym a neutralnym lub ochronnym. To jest standardowa funkcja mierników do badań instalacji zgodnie z PN‑HD 60364 i normą PN‑EN 61557. Moim zdaniem to jeden z ważniejszych parametrów w praktyce elektryka, bo na jego podstawie ocenia się, czy zabezpieczenie nadprądowe (wyłącznik nadprądowy, bezpiecznik topikowy) zadziała wystarczająco szybko przy zwarciu. Jeśli spodziewany prąd zwarcia jest zbyt mały, czas wyłączenia może przekroczyć wartości dopuszczalne przez normę, co oznacza brak skutecznej ochrony przeciwporażeniowej przez samoczynne wyłączenie zasilania. W codziennej pracy wygląda to tak, że po wykonaniu pomiaru pętli zwarcia porównujesz Ik z katalogową charakterystyką zabezpieczenia B, C lub D – sprawdzasz, czy osiągnięty prąd mieści się w strefie natychmiastowego zadziałania wyłącznika. W dobrych praktykach pomiarowych przyjmuje się także, że pomiar wykonuje się w najdalszych punktach obwodu (np. ostatnie gniazdo w szeregu), bo tam impedancja jest największa, a więc spodziewany prąd zwarcia – najmniejszy. Jeżeli w tym najgorszym punkcie Ik jest wystarczająco duży, to cała reszta obwodu też będzie spełniała wymagania. Taki sposób myślenia bardzo ułatwia później dobór przekrojów przewodów, długości linii i rodzaju zabezpieczeń, żeby instalacja była nie tylko zgodna z przepisami, ale po prostu bezpieczna w eksploatacji.
