Którą funkcję pełni układ elektryczny przedstawiony na schemacie?

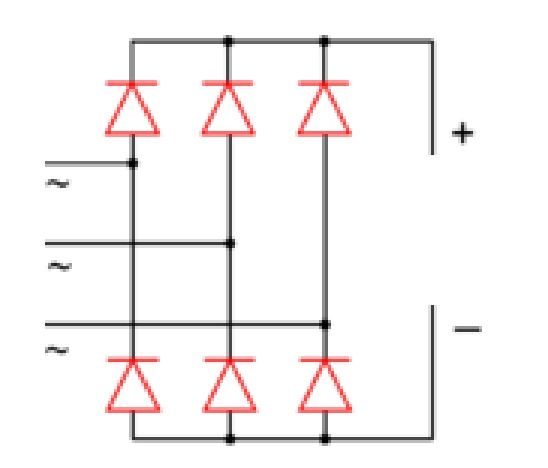

Poprawnie – na schemacie widać klasyczny trójfazowy mostek prostowniczy zbudowany z sześciu diod. Taki układ służy do zamiany prądu przemiennego (AC) na prąd jednokierunkowy, czyli wyprostowany (DC). Diody przewodzą tylko w jedną stronę, dlatego w każdym momencie przewodzą te, które akurat „wpuszczają” dodatnie półokresy na zacisk dodatni, a ujemne kierują na zacisk ujemny. Dzięki odpowiedniemu połączeniu sześciu diod z trzema fazami uzyskujemy na wyjściu stosunkowo mało tętniejące napięcie stałe. W praktyce taki prostownik znajdziesz np. w zasilaczach do napędów silników prądu stałego, w spawarkach inwertorowych, w prostownikach do ładowania akumulatorów trakcyjnych, w układach DC-link w przekształtnikach częstotliwości oraz w wielu zasilaczach przemysłowych. Z mojego doświadczenia wynika, że rozpoznawanie mostka prostowniczego na schematach to absolutna podstawa w technikum elektrycznym – później dochodzą tylko bardziej rozbudowane wersje: sterowane (z tyrystorami), z filtracją LC, z ograniczeniem prądu rozruchowego itd. W normach i dobrych praktykach projektowych zwraca się uwagę m.in. na prawidłowy dobór diod pod kątem prądu znamionowego, napięcia wstecznego oraz odprowadzania ciepła (radiatory, odpowiednia wentylacja). Ważne jest też poprawne prowadzenie przewodów fazowych i przewodu ochronnego zgodnie z PN-HD 60364, a także dobór zabezpieczeń nadprądowych po stronie AC i DC. W eksploatacji takich prostowników trzeba pamiętać o sprawdzeniu polaryzacji na wyjściu, bo odwrotne podłączenie obciążenia (np. akumulatora) może skończyć się uszkodzeniem diod. Ten typ układu nie zmienia częstotliwości ani nie steruje mocą w sensie regulacji, tylko właśnie prostuje – i to jest jego główna rola.
