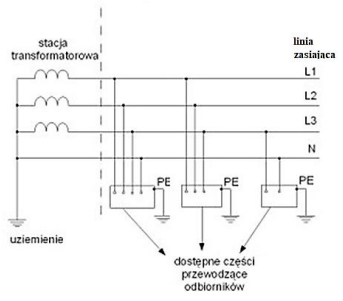

Który układ sieciowy przedstawiono na schemacie?

Odpowiedź "TT" jest poprawna, ponieważ schemat przedstawia charakterystyczne cechy układu TT. W pierwszej kolejności należy zwrócić uwagę na bezpośrednie uziemienie punktu neutralnego źródła zasilania, co jest kluczowe dla funkcjonowania tego układu. Uziemienie to zapewnia, że wszelkie potencjalne różnice napięcia są szybko i skutecznie wyładowywane do ziemi, co minimalizuje ryzyko porażenia prądem. Ponadto, w układzie TT każdy odbiornik ma swoje własne uziemienie, co zapewnia dodatkowe bezpieczeństwo – w przypadku uszkodzenia izolacji, prąd nie przemieszcza się przez konstrukcję budynku. Ważnym aspektem jest również brak połączenia między przewodem neutralnym (N) a przewodem ochronnym (PE) w instalacji odbiorczej, co jest zgodne z normami, takimi jak PN-IEC 60364, które podkreślają konieczność niezależnych uziemień dla poprawy bezpieczeństwa elektrycznego. Dzięki tym cechom, układ TT jest często stosowany w instalacjach budowlanych, zwłaszcza w budynkach mieszkalnych, gdzie zapewnienie bezpieczeństwa użytkowników jest absolutnym priorytetem.
