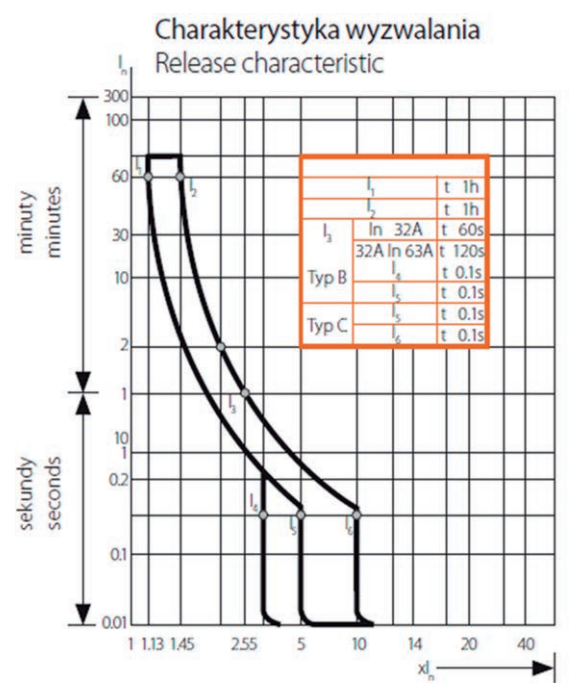

Na rysunku przedstawiono charakterystykę wyłącznika nadmiarowo-prądowego KS6 B32/3 znajdującą się w katalogu producenta. Wyłącznik ten można zastosować do zabezpieczenia przewodów o obciążalności długotrwałej

Wyłącznik nadmiarowo-prądowy KS6 B32/3 ma znamionowy prąd wyzwalania wynoszący 32 A. W kontekście doboru zabezpieczeń elektrycznych, kluczową zasadą jest, aby obciążalność długotrwała przewodów była zawsze większa od prądu znamionowego wyłącznika. Gdyby obciążalność przewodów była zbyt niska, mogłoby to prowadzić do niepożądanych wyzwalań wyłącznika w normalnych warunkach pracy, co generowałoby przestoje i koszty. W przypadku prądu znamionowego 32 A, odpowiednią wartością obciążalności długotrwałej przewodu byłoby 34 A, co zapewnia odpowiedni margines bezpieczeństwa. Wartości takie są zgodne z normami PN-IEC 60364, które szczegółowo określają zasady doboru zabezpieczeń. Przykładem praktycznym może być instalacja oświetlenia, gdzie odpowiedni dobór przewodów i wyłączników zabezpiecza przed skutkami zwarć oraz poprawia bezpieczeństwo użytkowników. Właściwe podejście do doboru zabezpieczeń pozwala nie tylko na ochronę instalacji, ale także na wydłużenie jej żywotności oraz redukcję kosztów eksploatacyjnych.
