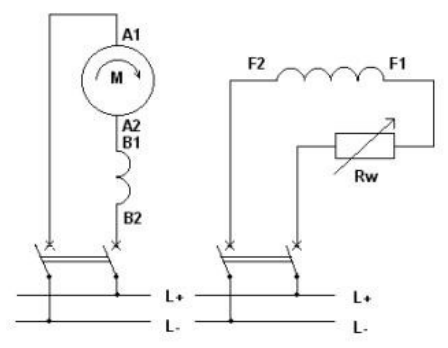

Którego silnika dotyczy przedstawiony schemat?

Schemat przedstawia silnik prądu stałego obcowzbudny, co można zidentyfikować dzięki oddzielnym uzwojeniom wzbudzenia oraz obecności komutatora. Silniki obcowzbudne charakteryzują się tym, że mają niezależne źródło zasilania dla uzwojenia wzbudzenia i twornika, co pozwala na lepsze sterowanie momentem obrotowym i prędkością silnika. W praktyce, silniki te są szeroko stosowane w aplikacjach, gdzie wymagana jest duża elastyczność w kontroli prędkości, takich jak w systemach napędowych w pojazdach elektrycznych czy w automatyce przemysłowej. Dzięki zastosowaniu komutatora, silniki obcowzbudne mogą pracować z różnymi wartościami napięcia, co czyni je idealnym wyborem w aplikacjach wymagających dynamicznej regulacji. W standardach branżowych, takich jak IEC czy NEMA, silniki obcowzbudne znajdują uznanie jako efektywne urządzenia do zastosowań wymagających precyzyjnego sterowania oraz wysokiej wydajności energetycznej.
