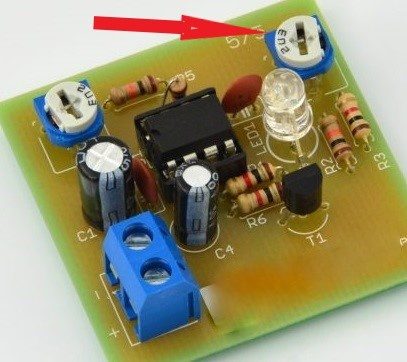

Który element wskazano czerwoną strzałką w przedstawionym układzie elektronicznym?

Wskazany czerwonym wskaźnikiem element to potencjometr montażowy, czyli mały, regulowany rezystor przeznaczony głównie do jednorazowego lub sporadycznego ustawienia parametru w układzie. Rozpoznaje się go po charakterystycznej, małej obudowie z tworzywa i nacięciu pod śrubokręt na górze. Ma trzy wyprowadzenia – dwa końce ścieżki oporowej i suwak, który przesuwa się po tej ścieżce. Zmieniając położenie suwaka, zmieniasz rezystancję między suwakiem a danym końcem, więc możesz precyzyjnie ustawić np. próg zadziałania komparatora, częstotliwość generatora, jasność świecenia diody, czas opóźnienia itp. W praktyce w takich małych modułach elektronicznych potencjometry montażowe często służą do kalibracji: ustawia się je przy uruchomieniu układu i później raczej się do nich nie wraca. Dlatego są montowane na płytce, a nie na panelu frontowym jak klasyczne potencjometry z gałką. Z mojego doświadczenia wynika, że dobrze jest przy montażu zaznaczać sobie położenie „fabryczne” potencjometru, żeby w razie czego móc wrócić do punktu wyjścia. Warto też pamiętać o doborze odpowiedniej mocy i zakresu rezystancji – zgodnie z kartą katalogową układu, który tym potencjometrem sterujesz. W dobrych praktykach serwisowych przy pierwszym uruchomieniu nie kręci się potencjometrem na skrajne położenia, tylko reguluje powoli, obserwując zachowanie układu i mierząc napięcia albo prądy. Taki element, poprawnie użyty, pozwala bardzo precyzyjnie dostroić pracę całego urządzenia.
