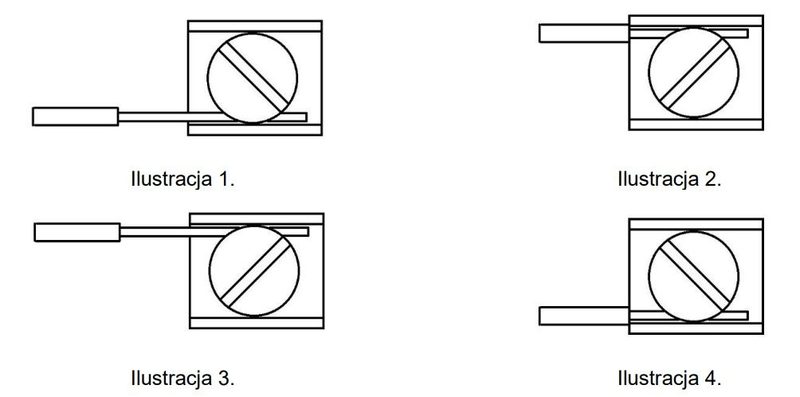

Na której ilustracji przedstawiono prawidłowy, zgodny z zasadami BHP sposób wykonania połączenia przewodu z żyłą w postaci drutu w zacisku śrubowym?

Prawidłowa jest ilustracja 2, bo pokazuje typowy, zalecany przez producentów i normy sposób mocowania przewodu jednodrutowego w zacisku śrubowym. Drut jest wsunięty całkowicie do komory zacisku, leży pod elementem dociskowym i śruba dociska go równomiernie na całej szerokości. Nie ma tu żadnego „ścinania” przewodu krawędzią śruby ani opierania się tylko końcówką. W praktyce chodzi o to, żeby siła docisku rozkładała się na możliwie dużej powierzchni między żyłą a częścią zacisku. Dzięki temu połączenie ma małą rezystancję przejścia, nie grzeje się, nie luzuje i jest odporne na drgania. Moim zdaniem to jest jeden z najważniejszych nawyków montażowych: zawsze patrzeć, czy śruba naprawdę dociska przewód, a nie izolację, pustą przestrzeń albo sam koniec drutu. W wyłącznikach instalacyjnych, gniazdach, kostkach zaciskowych typu listwa czy w zaciskach aparatury modułowej zasada jest identyczna. Producenci (Legrand, Hager, Eaton i inni) w instrukcjach rysują dokładnie taki układ, jak na ilustracji 2. Dodatkowo trzeba pamiętać o prawidłowym odizolowaniu końca – tak, żeby żadna część izolacji nie weszła pod docisk śruby, a jednocześnie żeby goły drut nie wystawał niepotrzebnie poza zacisk. W BHP i zgodnie z PN‑HD 60364 mówi się wyraźnie o zapewnieniu trwałości połączenia i unikaniu miejscowego przegrzewania. Dobrze wykonany zacisk śrubowy, taki jak na ilustracji 2, spełnia te wymagania: nie uszkadza mechanicznie żyły, gwarantuje stały docisk i bezpieczną pracę instalacji przez lata, bez konieczności ciągłego „dokręcania” i bez ryzyka iskrzenia.
